Dags att fortsätta på elsystemet. De flesta kontakterna är fixade och dragna i strumpa i motorrummet och det blir dags att trycka kablarna genom torpedväggen på lämpligt ställe. Det har varit en liten långkörare att försöka hitta lämplig plats för genomföring. Har det funnits plats på motorrumssidan, har det istället varit något på kupésidan som varit i vägen. Gärna något fastsvetsat eller liknande som gjort det omöjligt att kompromissa.

Grundidén var att dra igenom kabelpiskan direkt bakom insuget, men det visade sig ganska snabbt vara omöjligt pga många olika faktorer. Det är ett gytter av saker bakom insuget – vattenslangar, bränsleslangar, bränsletrycksregulator, MAP-sensor och en massa andra komponenter. Kabelpiskan är ungefär 4cm diameter, vilket innebär att den blir omöjlig att tråckla mellan alla slangar och komponenter – som dessutom börjar röra lite på sig när motorn vibrerar.

Att leda piskan vidare någon annanstans och gå miste om en clean torpedvägg (som redan är förlorad pga ovan nämnda prylar) var ett faktum. Det kändes ganska naturligt att söka sig ut till passagerarsidan eftersom elcentralen sitter där. Att leda kablarna omväg är ju onödiga kilon…

Ovan; Först och främst! Elinstallationen kring motorn är tämligen klar. Strumpa på allting, krympslang i ändarna, samt märkning av alla kablarna.

Nedan; Och för att dra det här med dokumentation till sin yttersta spets, så har självklart alla kontakter, färger på kablar, area på kablar samt vart de går dokumenterats i en Excelfil. Eftersom bilen blir befriad från reläer behövdes inget kopplingsschema utan nedanstående kretsschema räcker gott och väl.

Ovan; Lite blandat. Tryckvakt till oljesystemet, samt tempgivare till växellåda och olja… och lite kabelsallad.

Nedan; Hål för genomföring togs bakom torrsumpstanken. Ett hål för motorpiskan och ett hål för belysning osv. Istället för kontakter gjordes genomföringar i ABS. På bilden syns prototyperna för att kolla att allt stämde. Härvan kan klippas i framtiden och kontakter kan installeras då. I dagsläget bedömdes det lite osäkert hur många kablar som varje genomföring kommer innehålla. Hålen är tillräckligt stora för att kunna dra igenom hela kablaget ända in till ECUn.

Nedan; Därefter skrevs slutgiltig variant ut. Lite EPDM-matta klistrades på flänsen för att täta mot plåtytan.

Ovan; installerat och klart. Gott om kablar. Kontaktstycket för bredbandslambdan skymtar på bilden samt skärmade kablage till vev- och kamaxelgivare.

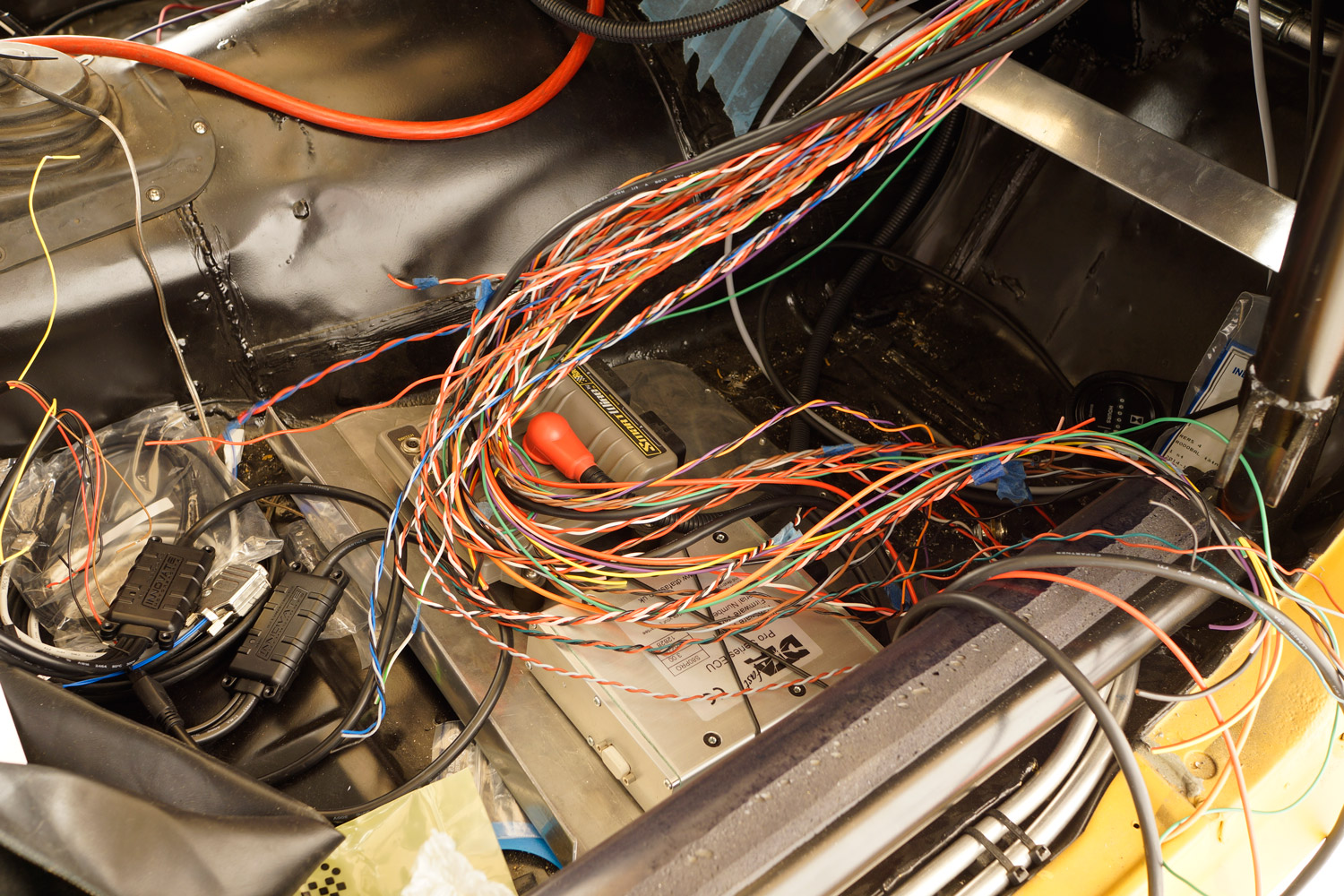

Nedan; Spagettin är officiellt inne i kupén. Dags att börja koppla på allvar då!
