Fångad av en stormvind
Ribban ligger rätt högt numera, och det blir svårare och svårare att ta genvägar. AC-paketet har ju redan fått ombyggd fläkt och lite andra småtweaks. Resten av ventilationssystemet lär få sin beskärda del av specialprojekt. Självklart kan man ju passa på att specialanpassa luftkanalerna när man är igång…
Ovan; Vintage Air, AC- och värmepaket med ombyggd fläktkanal.
Nedan; Original defrosterfläktkanal gick inte att använda. Dels pga de löper ända ner till kardantunneln (som numera är höjd ca 10cm i framkant) och dels för att anslutningen inte var i närheten av att matcha den från det nya AC-paketet. Tur att 3D printing finns – Lite CAD-jobb, några pappersutskrifter för finjusterande och därefter dags att skriva ut. Delarna var för stora för att få plats, så istället skrevs de ut i två delar som sedan limmades samman.
När Vintage Air-kitet köptes, ingick universella defrostermunstycken. De var ganska universella, och värdelösa. Återfinns i bra-och-ha-lådan numera.

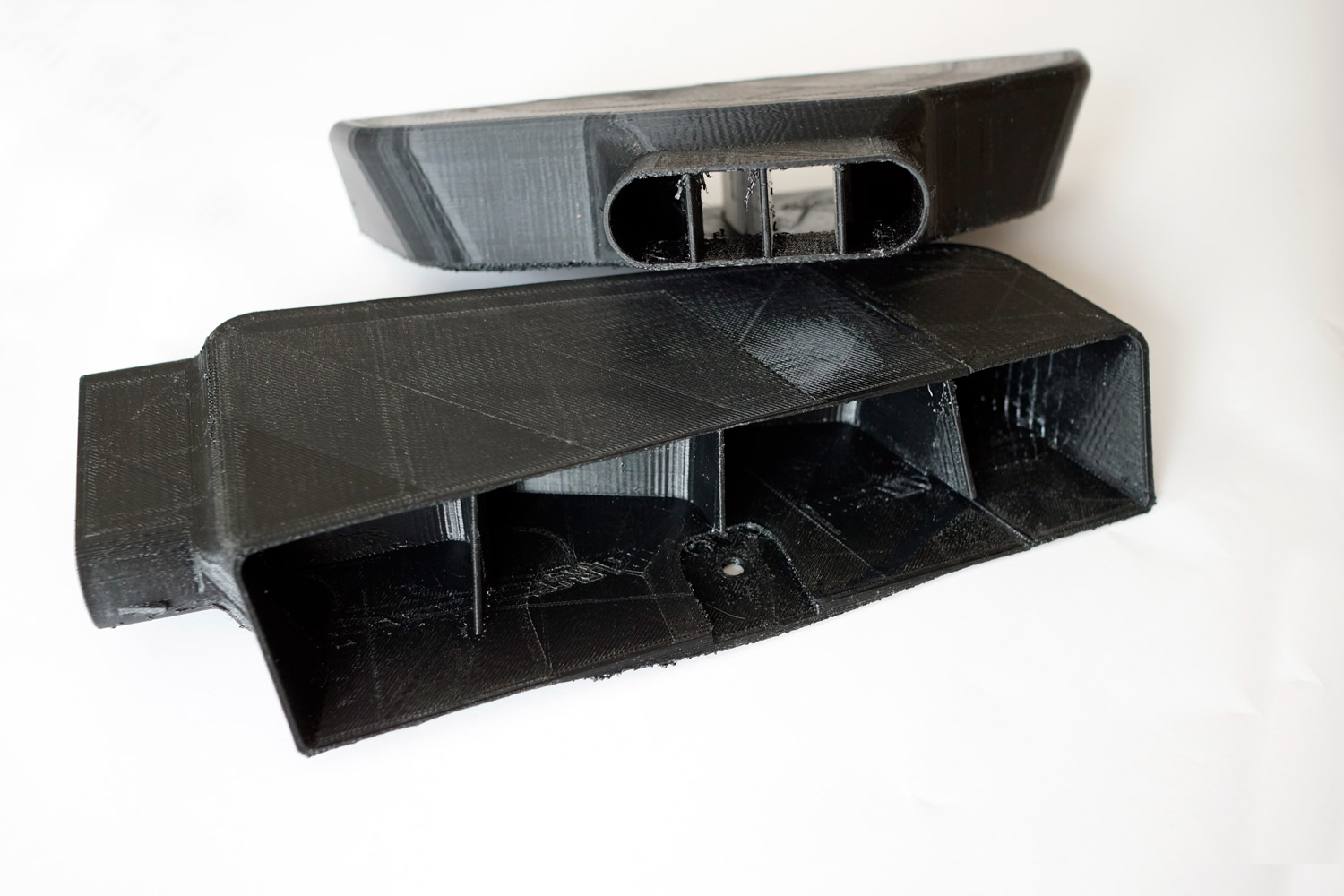

Ovan; För att få bra spridning på luften gjordes lite kylkanaler inuti bitarna. Knappast CFD-optimerad, men bättre än ingenting i alla fall. Lite smutsig instrumentbräda, men den sitter som gjuten. Kanalerna skymtar lite diskret genom hålet. 3D-print är verkligen användbart för sådana här saker.
Nedan; Exprimenterar även lite med att filtrera luften. Fläkten verkar klara att suga genom ett HEPA-filter vilket hade gjort att pollen och annat hållit sig utanför bilen. När ventilationssystemet är klart så får det uppskattas lite flöden med och utan filter för att se om det fungerar. 3D-printad fläktmontage, såklart.
AC-paket
För hardcore fans som följer detta projektet så minns man kanske uppdateringen för tre år sedan att det köpts ett AC paket? Fullt förståeligt om de flesta följarna inte minns…
Vintage Air mini köptes för ett tag sedan, istället för att försöka leta donatorer på skroten. Ett tämligen (med amerikanska mått) fint byggt paket med elektriska spjäll, SPAL-fläktoch lite annat trevligt. En snäll kollega släpade hem detta på flyget. Bara historien om flygplatspersonalens irritation över ”trycksatta kärl” inte fick tas med på flyget är en historia i sig. Lång historia kort; Envis kollega – flygplatspersonal: 1-0.
Inga fel på paketet förutom en detalj; Det är recirkulerande! Dvs det tar inte in någon frisk luft, utan skickar bara runt luften inuti kupén. Så kan vi inte ha det…

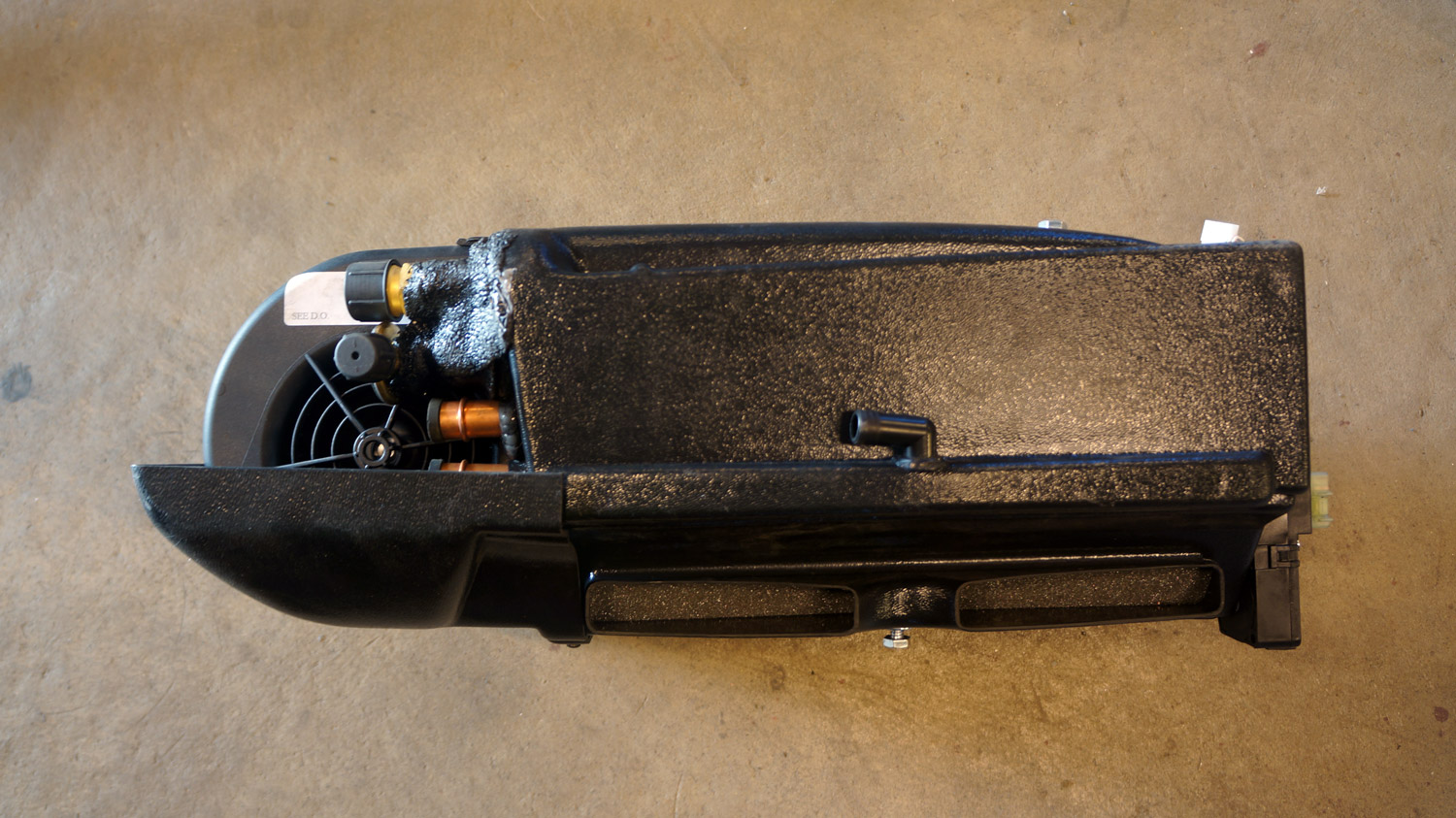

Nedan; Stiligt paket. Dyrt, men kändes som helt ok produkt för pengarna faktiskt.

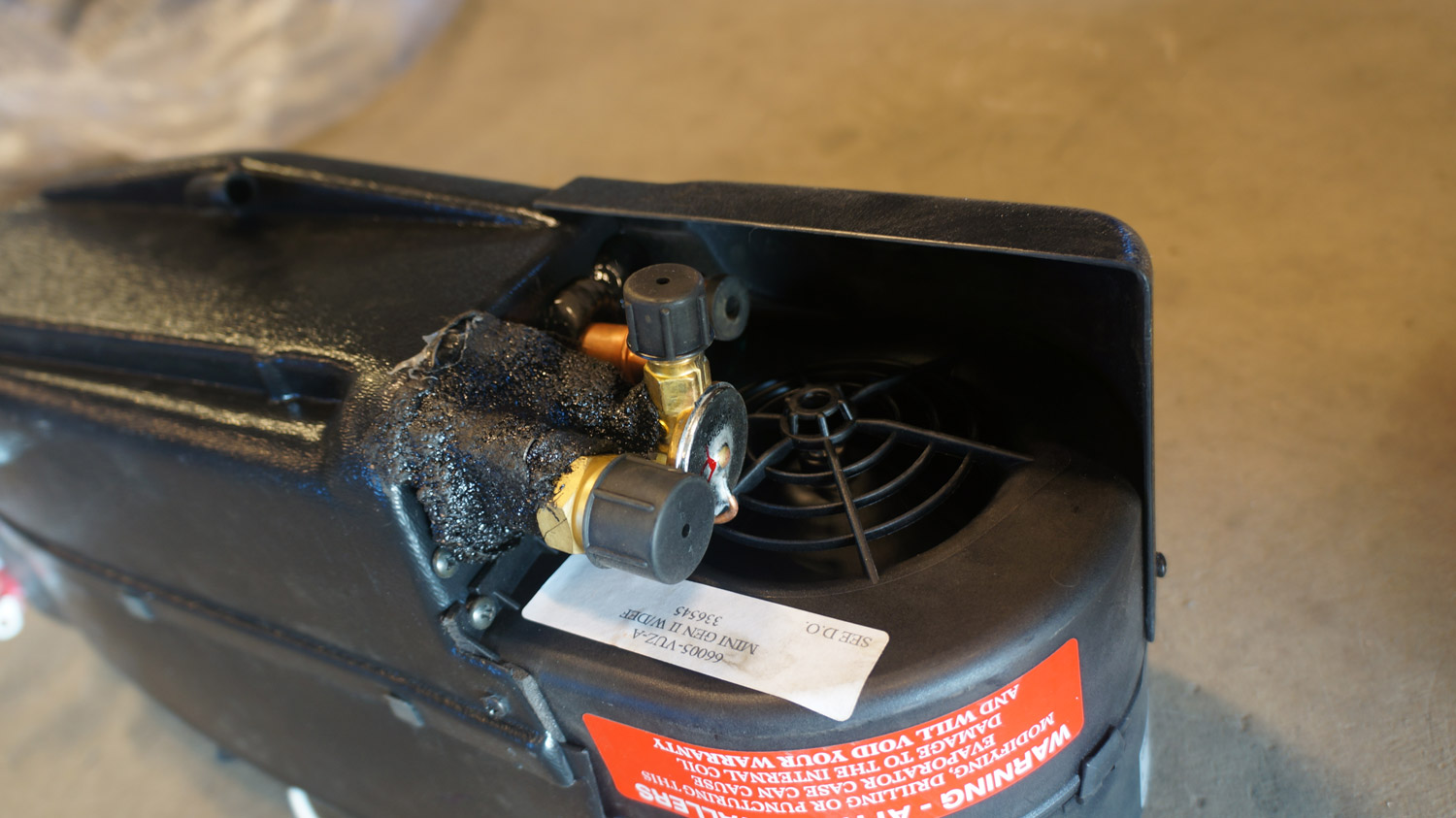

Nedan; Själva fläktinloppet sitter vänt nedåt, och framför inloppet löper såklart ingångar för vatten och gas. Med andra ord i princip omöjligt att få dit en friskluftskanal att ansluta en slang på.
Fläkten slets väck för att mocka upp en anslutning för luftkanal. Skrev ut en liten tolk i 3D-printern för att se att dimensionerna stämde. Nu ska bara luftintaget ritas, men det har inte gjorts än eftersom lämpligt friskluftsfilter skulle lokaliseras först (alltid bekvämt med filtrerad luft för en stackars pollenallergiker…).
Nedan; För att flytta luftintaget från alla slangar, fick fläkten helt enkelt vändas 180 grader. Eftersom den offsetade för mycket inåt och tog i burrör och lite annat, fick den samtidigt vridas något. Några pappmallar (och noggranna CFD-analyser för att försäkra sig om laminärt flöde, haha!!) senare så gick det att skriva ut en luftkanal i 3D-printern.
Nedan; Ett något justerat paket. Ser lite lustigt ut, men det är ingen som lider av det när det väl är på plats.
Nedan; På plats…
Luftkonditionering – Vintage Air
Sval luft är skönt. Man håller sig koncentrerad och ser inte nyduschad ut när man kliver ut ur bilen. Eftersom Pontiacen är en icke-AC-bil från början sneglades det omkring på diverse donatorer på skrotarna. Ganska snabbt konstaterades det att det nästan skulle bli enklare att köpa ett eftermarknadssystem. Inte billigare, men enklare. Tid är också värt något… ibland i alla fall…
Därför föll alternativet på ett Vintage Air-system. Systemet är ju ultrapoppis i USA, så då kan det ju åtminstone inte vara helt skräpigt. Helt rätt visade det sig vara – prylarna kändes väldigt förtroendeingivande vad gäller kvalitén. Hur kylprestandan är blir intressant att se.

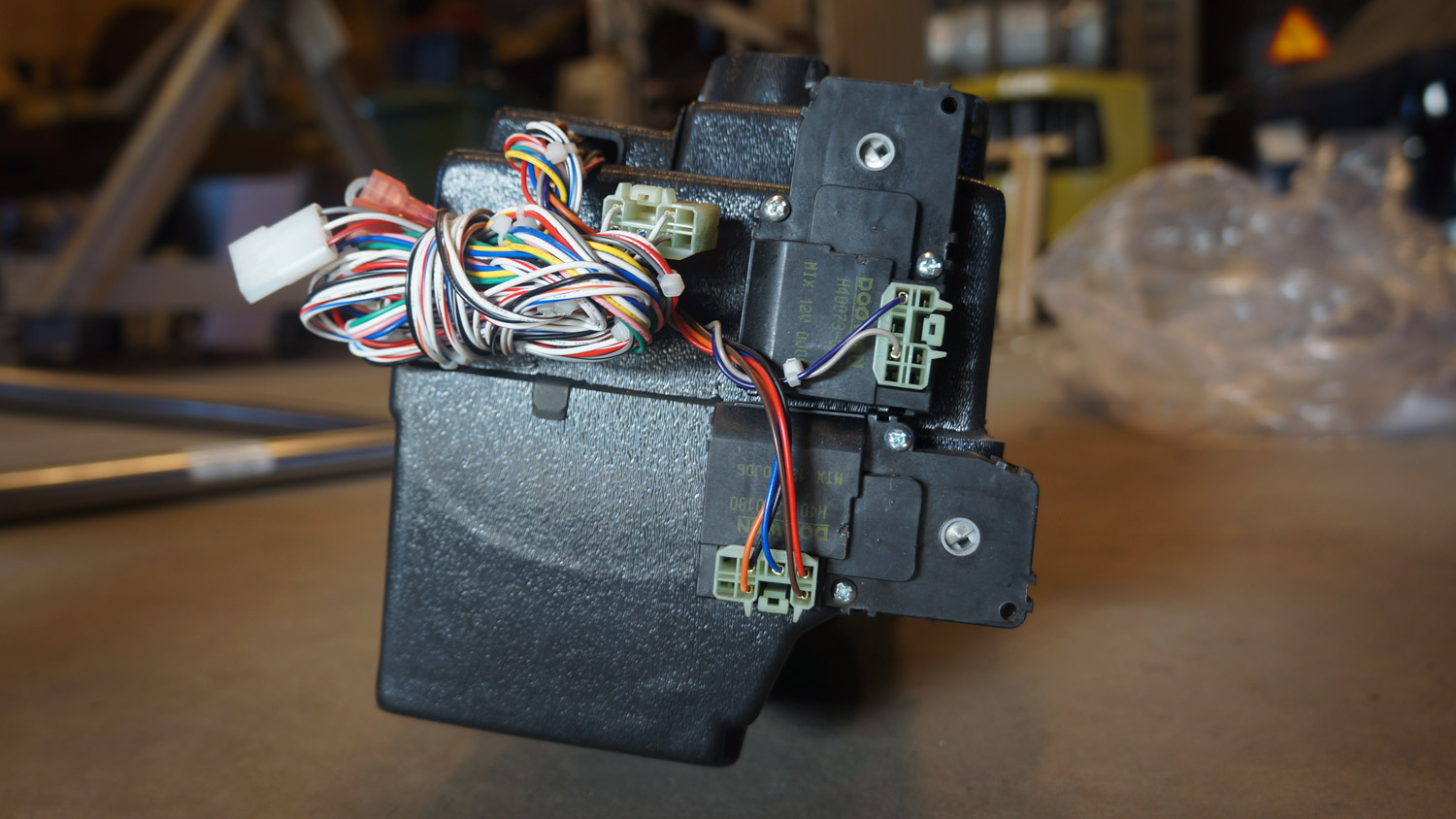

Ovan; Systemet känns ganska proffsigt och levereras med noggranna instruktioner om hur inkoppling etc skall ske. Kvalitetsmässigt är det rostfria skruvar överallt, stegmotorer för spjällen och vacuumformade plastkåpor. Känns helt OK för pengarna.

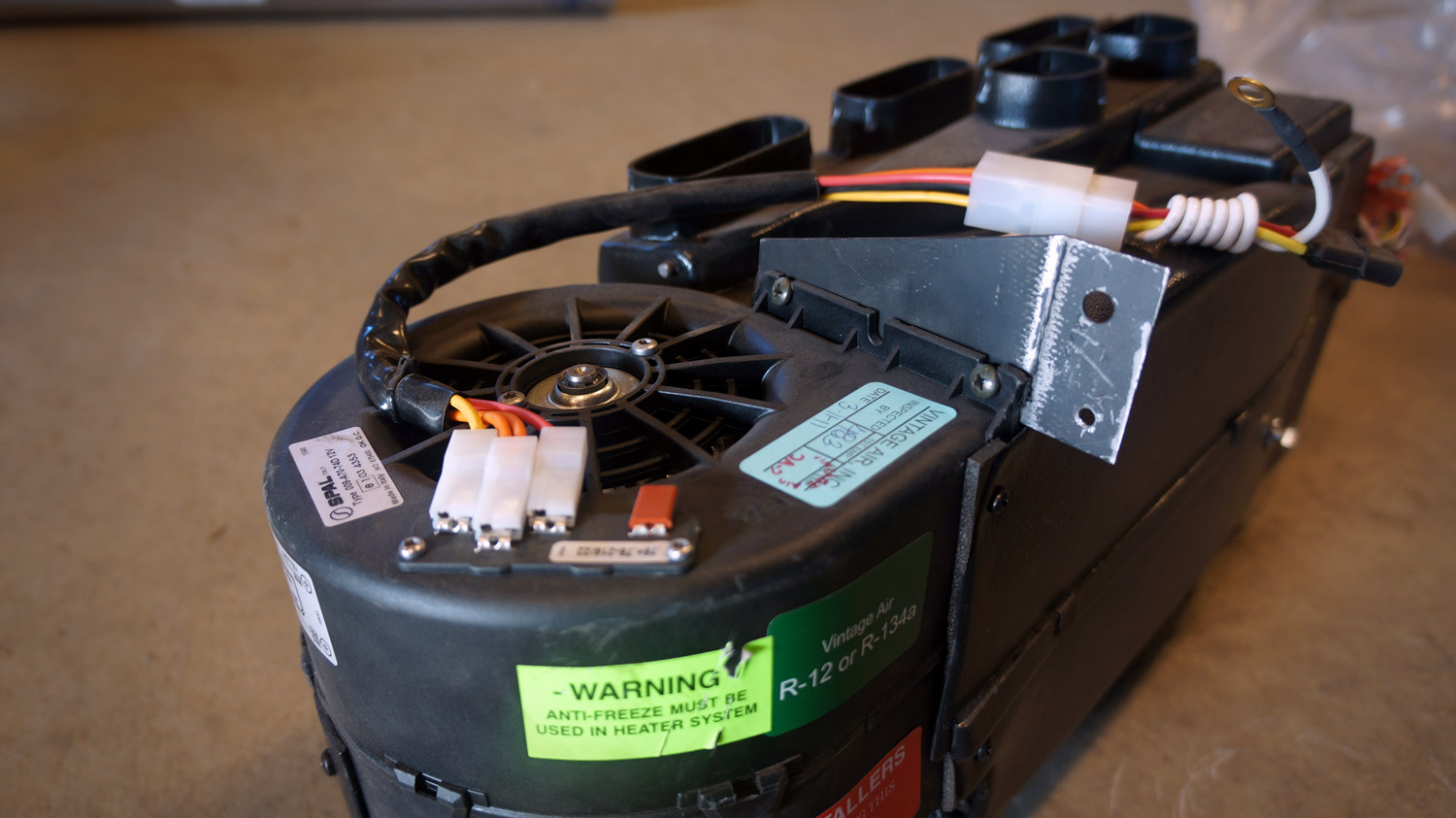

Nedan; Men det som inte framgick innan köpet var att systemet inte har något förberett friskluftsintag, utan istället använder den luften som redan finns i kupén. Personligen trodde jag det skulle vara en självklarhet att systemet hämtade in friskluft så jag brydde mig aldrig om att kolla upp det noggrannare. Detta får åtgärdas genom lämplig fläktkanal fram till ACn från friskluftsintaget vid torpedväggen. Notera även att det faktiskt sitter en Spal-fläkt där och inte något kina-mumbo-jumbo.

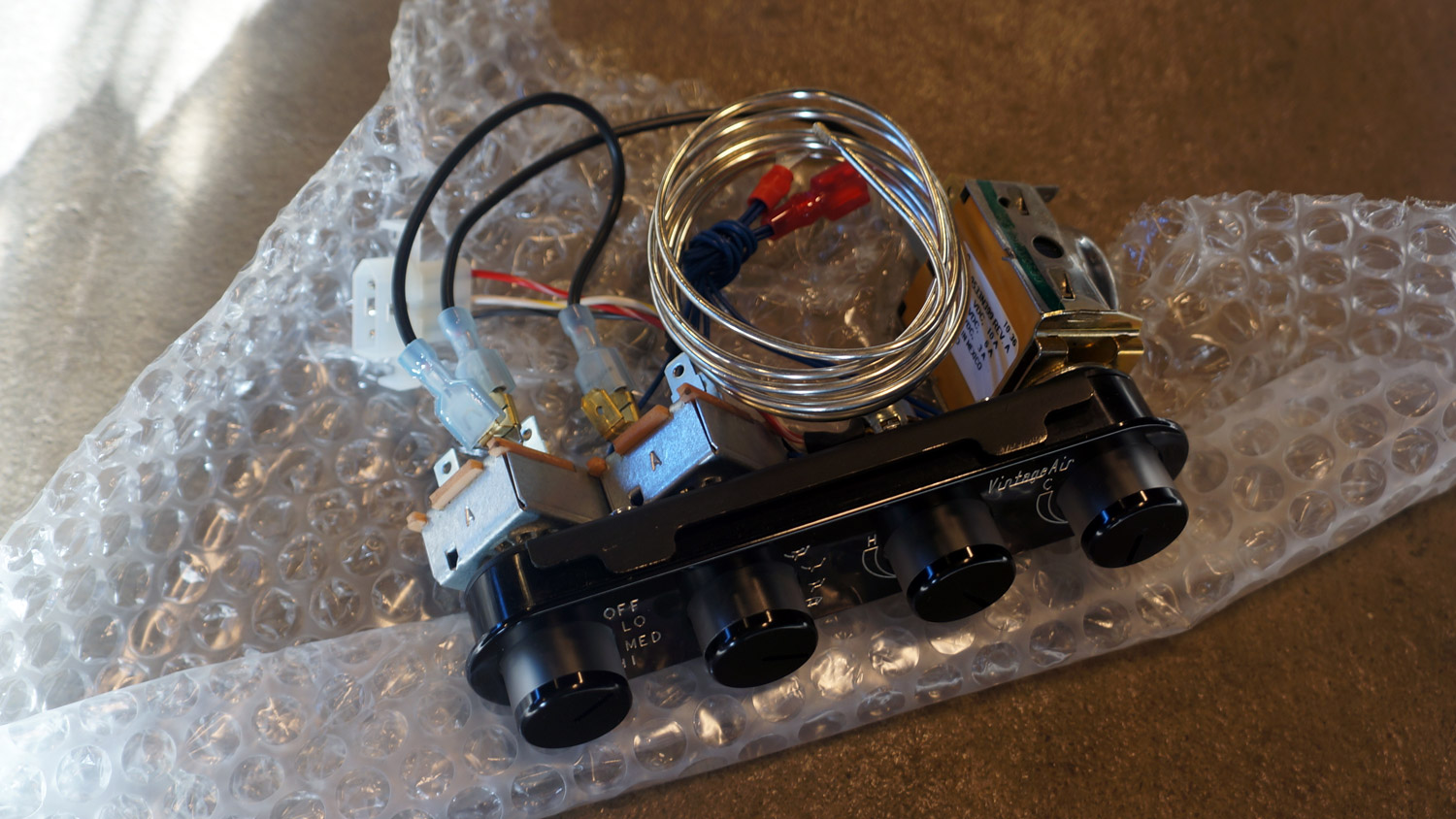

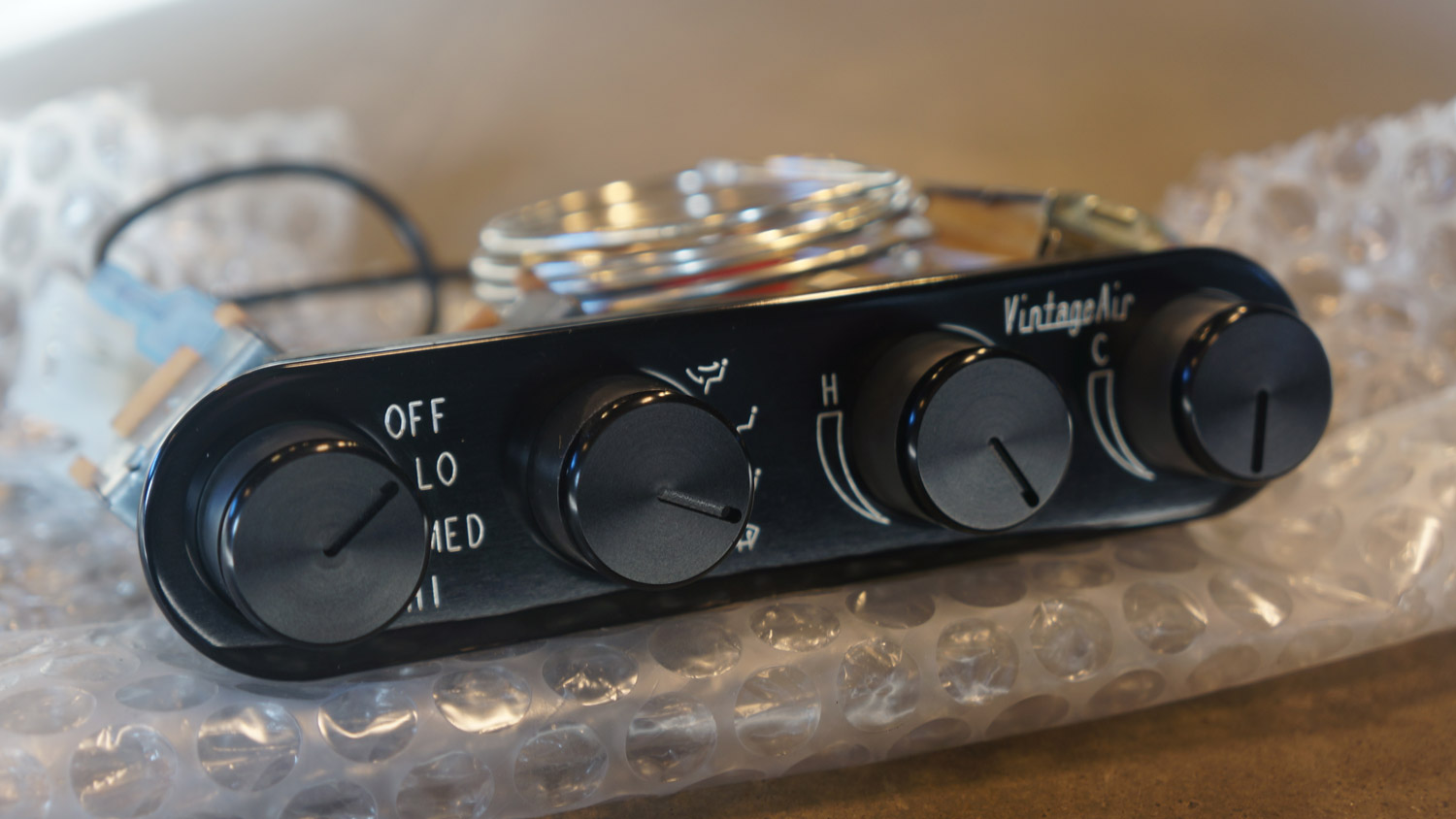

Ovan; Även kontrollpanelen är hyfsat gedigen. Frästa aluknoppar, graverad text och bakgrundsbelyst. Blir bra det här! Kommer hamna på mittkonsollen eftersom det kommer bli omöjligt att nå till instrumentbrädan med bältet på.
