Tanklock – tvekan dödar

Bränslesystemet provtrycktes framgångsrikt och motgångarna verkar över för den här gången.

Le Mans-lock, här inbyggt på en Camaro. Klassiskt, men dock typiskt klumpigt på bilar som det inte var tänkt att användas på från början.

De som följer blogg och facebooksida vet att det velats fram och tillbaka mellan vilket påfyllningslock som skall användas. Nu var det dock dags för beslut eftersom uppstart innebär att man behöver fylla på soppa (och tanken bör helst vara sluten då för att undvika doft i garaget). Klumpigt men klassiskt Le Mans-modell eller stenhårt påfyllningslock från en F16 tillverkat i magnesium? Det blev flygplanslocket i slutändan. Det är smäckrare och ganska cleant och framför allt från ett flygplan. Svårt att klå det.

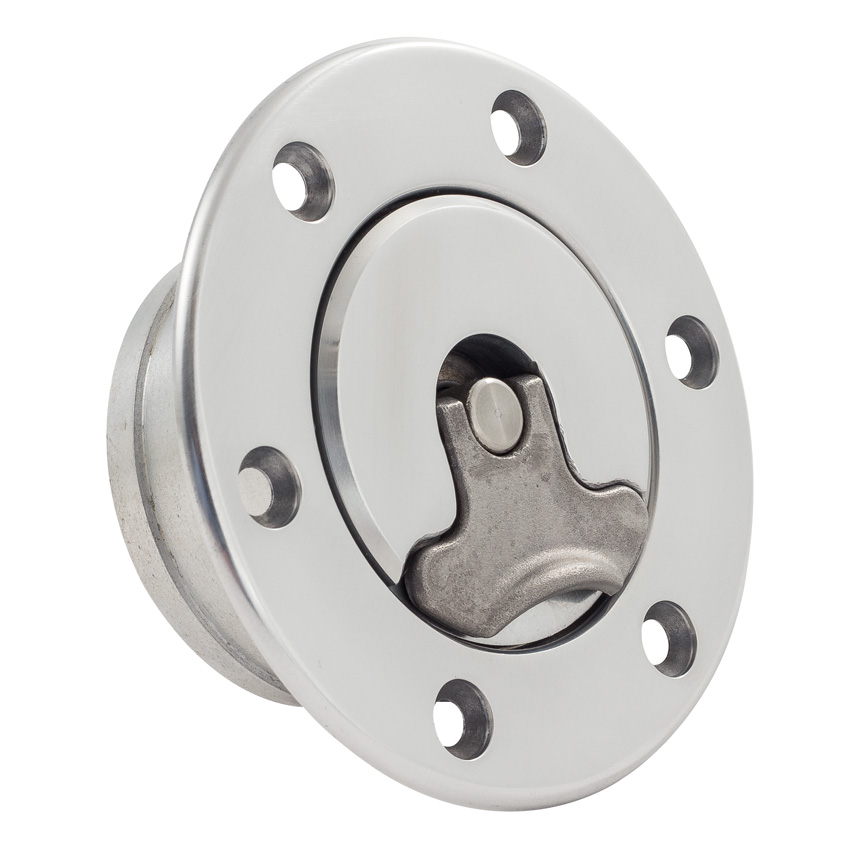

Grundkravet var ett platt tanklock, utan de där skruvarna som alla eftermarknads ”racingtanklock” har. Eftersom det inte kunde hittas, köptes istället en så kallad Le Mans-lock (med synliga skruvar, suck. Aldrig får man vara nöjd). Bara några dagar efter det dök upp hittades, av en slump, exakt ett sådant tanklock som önskemålet hade varit. Dock ej för applikationen bil, utan för det alfahannarnas alfahanne – ett amerikanskt stridsflygplan…
Det köptes såklart också hem, och därefter tog det alltså tre år innan det slutligen gick att bestämma sig. Även om bilen ska ha ”vintage look” på utsidan så kan nog detta lock smälta in rätt bra. Dessutom är det aerodynamiskt mer lämpat än Le Mans-locket.



A_DSC8320A_DSC8321
Ovan; Jahaja, fram med sticksågen och kapa upp karossen på slätaste stället. För att få ner locket någorlunda snyggt i plåten, svarvades en fas som gör att locket hamnar ca 5mm under karossens nivå. Högra bilden är ett försök att illustrera hur fint locket kommer passa in i karossformen. Man får ha lite fantasi när man tittar på den…

AFoto-2017-03-12-20-25-23

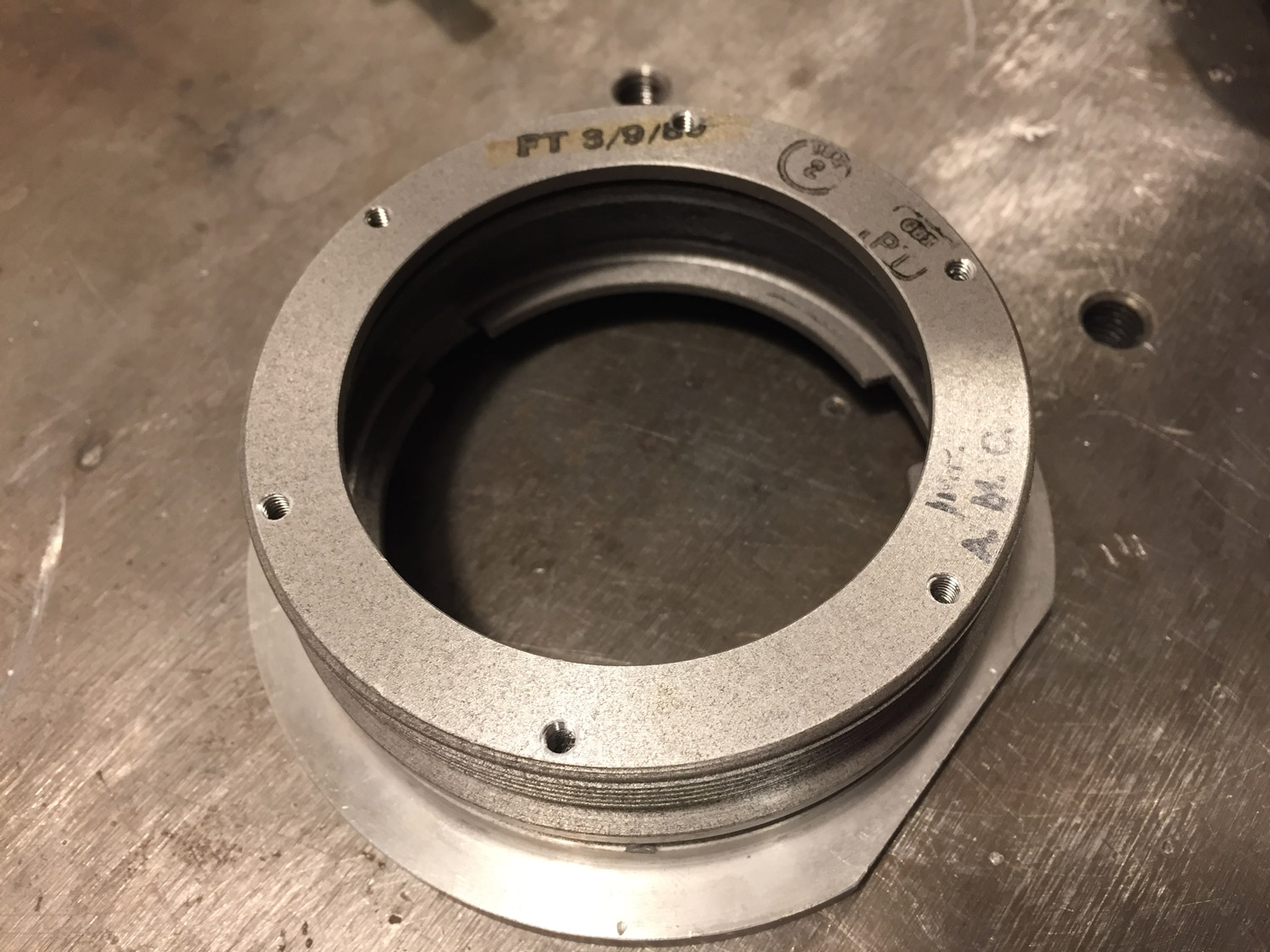

Ovan; Så här kommmer det se ut alltså. Till att börja med behålls nog locket i det skick det är. I framtiden kan det möjligtvis bli lite cleanare design. Planen var egentligen att svetsa på en stos på tanklocket som kunde utgöra slangfäste, men eftersom det visade sig att flänsen var gjord i magnesium (och locket också) fick det bli lite ändrade planer och komplexare lösning istället. Kunde blivit en fin brasa på svetsbordet… Bultmönster för M4-skruv borrades istället i flänsen.

Nedan; Därefter tillverkades en bricka med motsvarande bultmönster, som klämmer locket mot bilplåten tillverkades i fräsen och utgör även stos för påfyllningsröret. Sandwich-lösning med bilplåten i mitten med andra ord. Brickan är såklart lättad eftersom frästiden är gratis…
AFoto-2017-06-05-13-53-58AFoto-2017-06-05-10-49-02

Nedan; Det är lite snopet att svetsa in konstruktionslösningar i karossen och sen upptäcka att de blev fel, så det blev ett antal vändor till bensinstationen för att försäkra sig om att det passade som det skulle. Innan det svetsades ihop. Man får lite speciella blickar när man går fram till en pump på macken och halar fram skjutmåttet eller andra delar och börjar hålla på. Fullt förståeligt.
AFoto-2017-06-07-17-31-18A_DSC8401

Nedan; Vinkeln blir väldigt flack ner mot tanken, och påfyllningsröret ser horisontellt ut vid första anblicken. Munstycket hamnar dock i linje med röret, så det ska inte vara några problem att fylla på bensin med bra flöde.
AFoto-2017-08-20-16-46-37AFoto-2017-08-20-16-46-11

A_DSC8400A_DSC8399
Ovan; Ganska svårt och säga hur det blir i slutändan, men nu sitter det där och det är fullt möjligt att fylla på bensin i tanken. Stora hålet är för pumpmunstycket och lilla hålet är för avluftningen. Enda negativa grejen är att locket är löst att man därmed lägger ifrån sig det vid tankning… Det är väl inte hela världen, men om någon får för sig att slanga bensin ur tanken någon gång när den är parkerad utomhus så finns det ju en ”liten risk” att tjuven inte tänker på att sätta tillbaka tanklocket efter sig och att det därmed tappas bort. Det är dumt.

Man kan lösa det med en wire så att locket inte kan komma för långt bort från hålet, men då har man en stålwire som ligger och skaver mot lacken istället och det är knappast bättre.
Om ett reservlock kan lokaliseras, kommer det köpas hem. Annars kommer befintligt lock CADas i alla fall, så att det är möjligt att tillverka en reservdel om olyckan skulle vara framme.





”Renoverar” insuget

I samband med att insuget skulle återmonteras konstaterades det att det genom året hade blivit ganska dassigt. Med andra ord fick det sig en översyn innan det var dags att montera det på motorn.

A_DSC8172
Ovan; På bild såg det helt OK ut, men i verkligheten var insuget ganska sunkigt.

Nedan; Försök att eloxera insuget misslyckades. Hade det bara varit samma material i alla detaljerna så hade det sett helt OK ut. Nu visade det ju sig vara flera olika material och igensvetsade pluggar etc. Eftersom det kändes lite fattigt att måla det i ”aluminiumlook” togs omvägen via krymplack istället.
Utan provbitar och tidigare erfarenheter gick sprayburken direkt på insuget. Tråkigt om experimentet skulle misslyckas, men ingen minns en fegis.
Fördelen med att eloxera det först är i alla fall att insidan av insuget bliv kliniskt ren, samt att färgen biter bra i eloxeringen.

AFoto-2017-04-11-18-29-36AFoto-2017-04-11-20-43-02

Nedan; Därefter IR-torkning för att få upp värme i färgen. Ca 30 nervösa minutrar passerade innan det på bara några minuter började krympa lite varstans på insuget. Fem minuter senare hade det krympt överallt där värmen kom åt.
AFoto-2017-04-11-20-48-49AFoto-2017-04-11-20-58-39

A_DSC8241
Ovan; Färdigt resultat. Blev faktiskt riktigt snyggt. I framtiden ingår att skaffa lite mer klassiska ventilkåpor och då kommer dessa också lackas med samma typ av krymplack.

AFoto-2017-03-17-12-17-18A_DSC8293
Ovan; En del kringkomponenter som såg lite tråkiga ut snyggades till. Fuelrailen var oxiderad, repig och smutsig. Och tung. Eftersom kanterna var handsågade, frästes dessa vinkelräta. Därefter fastades ytan av i svarven och centrumdelen som skymtar på högra bilden svarvades av.

Nedan; Eftersom Kauffman-topparna saknar originalstyrningarna för insuget, kasar packningen runt någon millimeter hit och dit. För att vara säker på att den centrerar i kanalen gjordes styrningar till insuget istället som packningen kunde pressas på. De är bara 0.5mm höga medans packningen är 1.5mm, så det bör inte vara risk att dra dem i botten.
A_DSC8242A_DSC8243

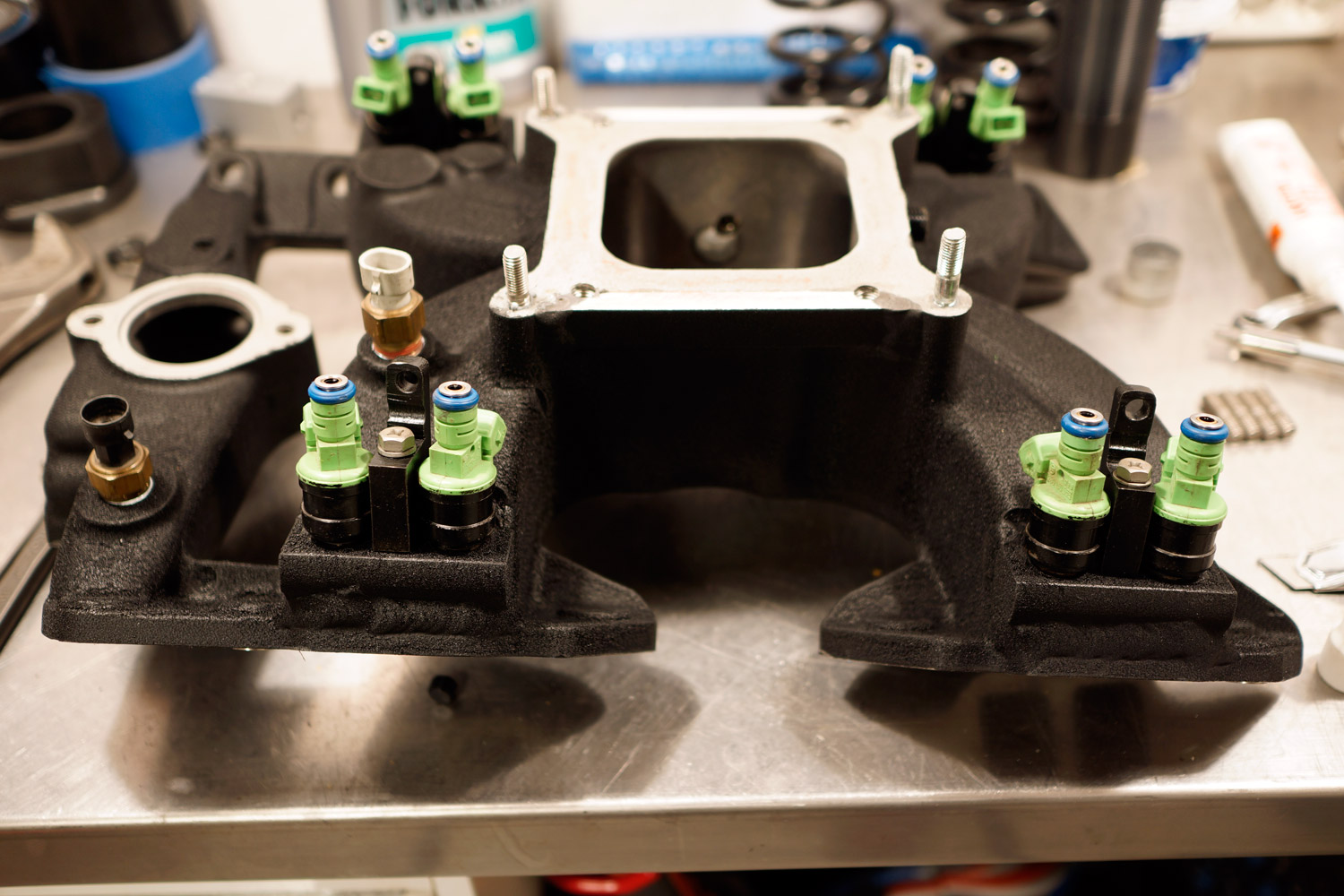

Nedan; Rena detaljer återmonteras.
A_DSC8245A_DSC8247

Nedan; Bränsletrycksregulatorn såg också lite tråkig ut. Skavd polering med oxid på många ställen. Eftersom det inte finns så mycket polerad aluminium på andra ställen så plockades den ner och eloxerades i naturfinish. Skruvarna som var svartoxiderade, och hade börjat rosta lite, elförzinkades och AN-kopplingarna fick koniska hål för att… Ja, det var mest av principiella skäl – diameterövergångar skall ske så snällt som möjligt.
A_DSC8266A_DSC8267

Nedan; Färdigt insug, redo att monteras så fort nya längre skruvar (eftersom de rostfria skruvarna inkluderade i motorskruvkitet var i kortaste laget) har anlänt från ett stort land i öst.

A_DSC8294A_DSC8300

A_DSC8301A_DSC8299



Slutmontering bensintank

Med tanken färdig för montering blir ju nästa steg… montering av tanken och resten av bränslesystemet. Ganska rakt fram jobb med tanke på att allt redan är färdigbyggt. Montaget kräver dock två pers, tyvärr. En som skruvar ovanifrån och en som håller tanken underifrån. Sånt är inte alltid uppenbart i CADen…

A_DSC8277
Ovan; Monterat och klart. Påfyllningsröret är bara dithängt för att känna på hur det blir. Pumpar och tankgivare är inkopplade, så tekniskt sett så är bagaget ganska klart.

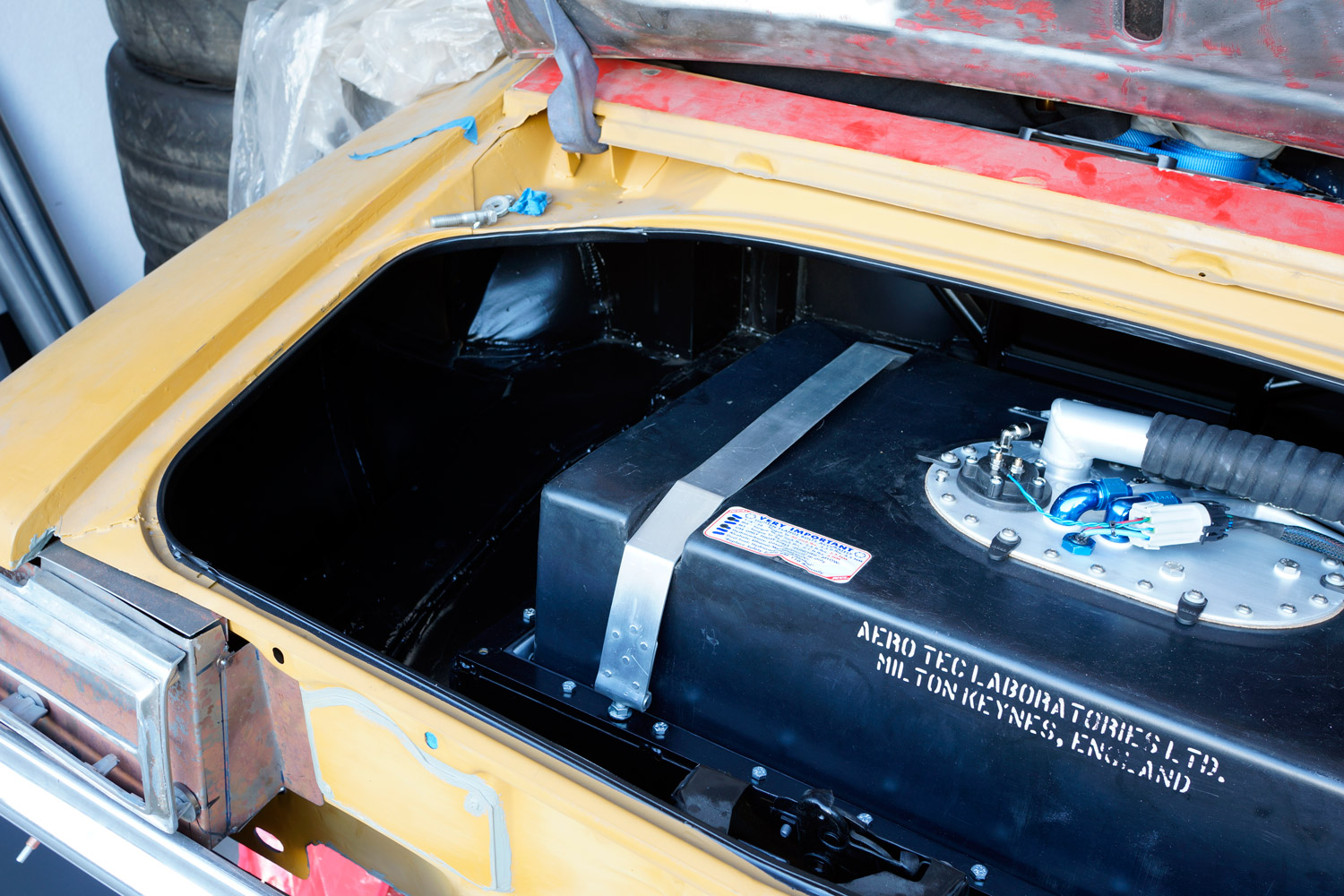

Nedan; Det ser tight ut på bilden, men det finns faktiskt lite bagagerum kvar. 2-3 tygbagar går in i utrymmet, vilket utan problem räcker för en veckas Nürburgringsemester. Värre är att få med sig Bordershopbagaget hem.
Högra bilden. Efter mycket, mycket och mycket velande mellan tanklocket på bilden samt en lite mer klassisk Le Mans-lock så blir det tanklocket på bilden. Infällt i plåten så kommer det se bra och diskret ut.
A_DSC8278
A_DSC8280

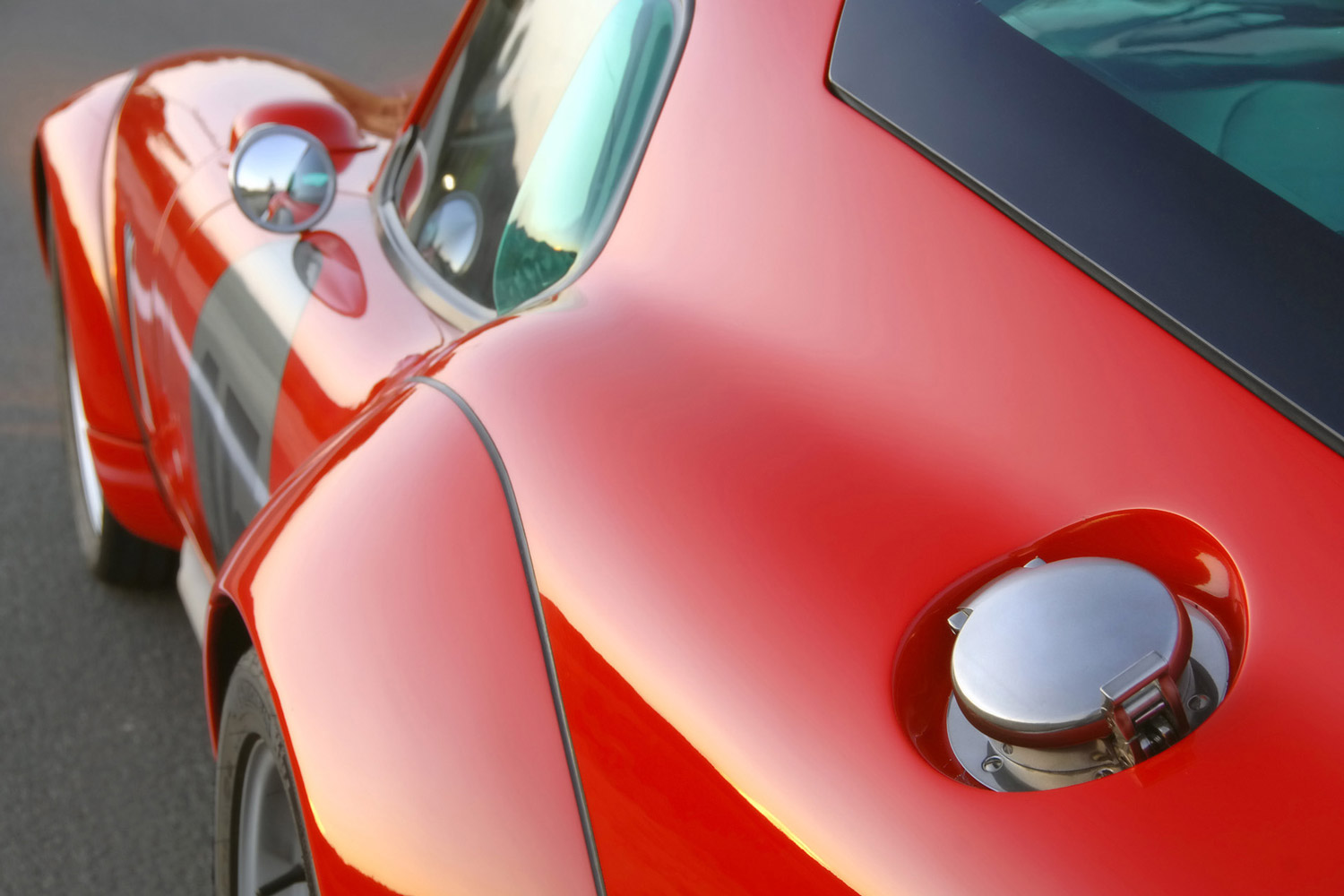

Nedan; Le Mans-capen verkar ha en tendens att se ganska påklistrad och svampformad ut på allting som den inte satt originalmonterad. Corvetten nedan är tex ett exempel där det sitter lite väl mycket ovanpå luckan. Daytona coupén till höger är raka motsatsen. Och i skrivande stund börjar jag tveka igen… Säkert femtionde gången…
Man kan bygga en hel bil och göra tre miljoner beslut kring att utveckla hjulupphängningar osv. Tanklock är dock omöjligt att besluta kring…
Avemp-1204-000-replacing-a-fuel-filler-get-your-fill-A2009-Daytona-Coupe-Le-Mans-Edition-by-Exotic-Auto-Restoration-Gas-Cap-1920x1440





Slutmontering catchtank

Det börjar närma sig att montera bitar ”för sista gången”. Mycket har varit monterat och sen isärplockat för att nästa stund monteras igen, men allt eftersom blir det slutgiltig ytbehandling på detaljerna och därefter monteras de för gott. Förhoppningsvis.

AFoto-2017-04-01-20-38-18AFoto-2017-04-01-20-47-54
Ovan; Påfyllningsrör till tankplattan behövde ordnas. Från början var tanken att använda 50mm rör, men det visade sig bli lite för bra. Eftersom plattan var anpassad för 50mm rör, frästes en liten adapter (notera att det är radie på adaptern – viktigt med detaljer…) som kunde ta diameterskillnaden.

Nedan; Därefter svetsades det. Aluminium är fortfarande ganska lurigt, men delarna blev helt OK.
A_DSC8214A_DSC8231

AFoto-2017-04-07-14-06-28
Ovan; Ett batteri med prylar tillbaka från eloxering. Fint resultat på det mesta och en väldigt bra, smutsavvisande yta.

Nedan; Som sagt är det viktigt med detaljerna. Den röda avluftningsventilen var enda röda detaljen på bränsleplattan, vilket gjorde att den helt enkelt eloxerades om i naturfinish. Dessutom konverterades den till instickskoppling istället för tråkig slangklämma. Med andra ord pressa ut axeln, ta ur kulan, svarva och gänga om hålet till rörgänga. Med facit i hand är det typ bara muttern som syns ovanför plattan… Men nu vet man ju att färgen är rätt vilket skapar frid i själen…
AFoto-2017-04-01-21-59-28A_DSC8232

A_DSC8226
Ovan och nedan; Tankgivaren var egentligen för kort för tanken visade det sig. 60mm, eller 20 liter ungefär. Lite trist att aldrig kunna använda de nedersta litrarna, så en spacer svetsades på röret som sen svarvades rak. Mässingsförläningar tillverkades för att kunna skicka ner givaren i botten av tanken.
Nu kommer istället givaren visa full tank de översta 20 litrarna vilket blir betydligt bättre än att visa tom tank de sista 20 litrarna…
AFoto-2017-04-04-17-56-20
A_DSC8227

Nedan; Även tanklådan skickades in på eloxering för att slippa fula tumavtryck och annat i framtiden. Den hänger ner under bilen och kommer träffas av regnvatten från bakhjulen etc, så det blir ett enkelt sätt att ha bra ytfinish på den. Problemet var bara att det redan satt nitmuttrar i den och stål är tydligen no-no när man eloxerar. Sagt och gjort var det att släpa fram vinkelslipen, kapa bort 34 nitmuttrar och därefter nita i 34st nya efter att den eloxerats…
A_DSC8230A_DSC8216

Nedan; Färdig catchtank! Total volym på catchtanken är 4,5 liter. Nylonslang eller aluminiumrör mellan pumpar istället för gummislang. Oetikerklämmor användes istället för traditionella slangklämmor då nylonslangarna är tunna. Walbro pumpar, en som förser catchtanken och en som förser huvudsystemet. Pumparna strömövervakas via elsystemet och om förbrukningen stiger (vilket innebär sliten pump) så kommer systemet varna innan pumpen förhoppningsvis går sönder.
A_DSC8234

Nedan; Några skumblock fick rensas ut för att catchtanken skulle få plats.
A_DSC8237A_DSC8235

Nedan; monterat och klart. Notera gummilisten på aluminiumflänsen för att täta mot golvet så att inte vatten tar sig in. Saknas några dekaler för vad som är tryck och retur på plåten, men i övrigt är det komplett.
A_DSC8240A_DSC8239



Bränsletank på plats

Tank på plats, för första gången. Har medvetet väntat med att ta hål i karossen för tanklocket av den anledningen att se till att fallhöjden på röret blir tillräckligt högt.

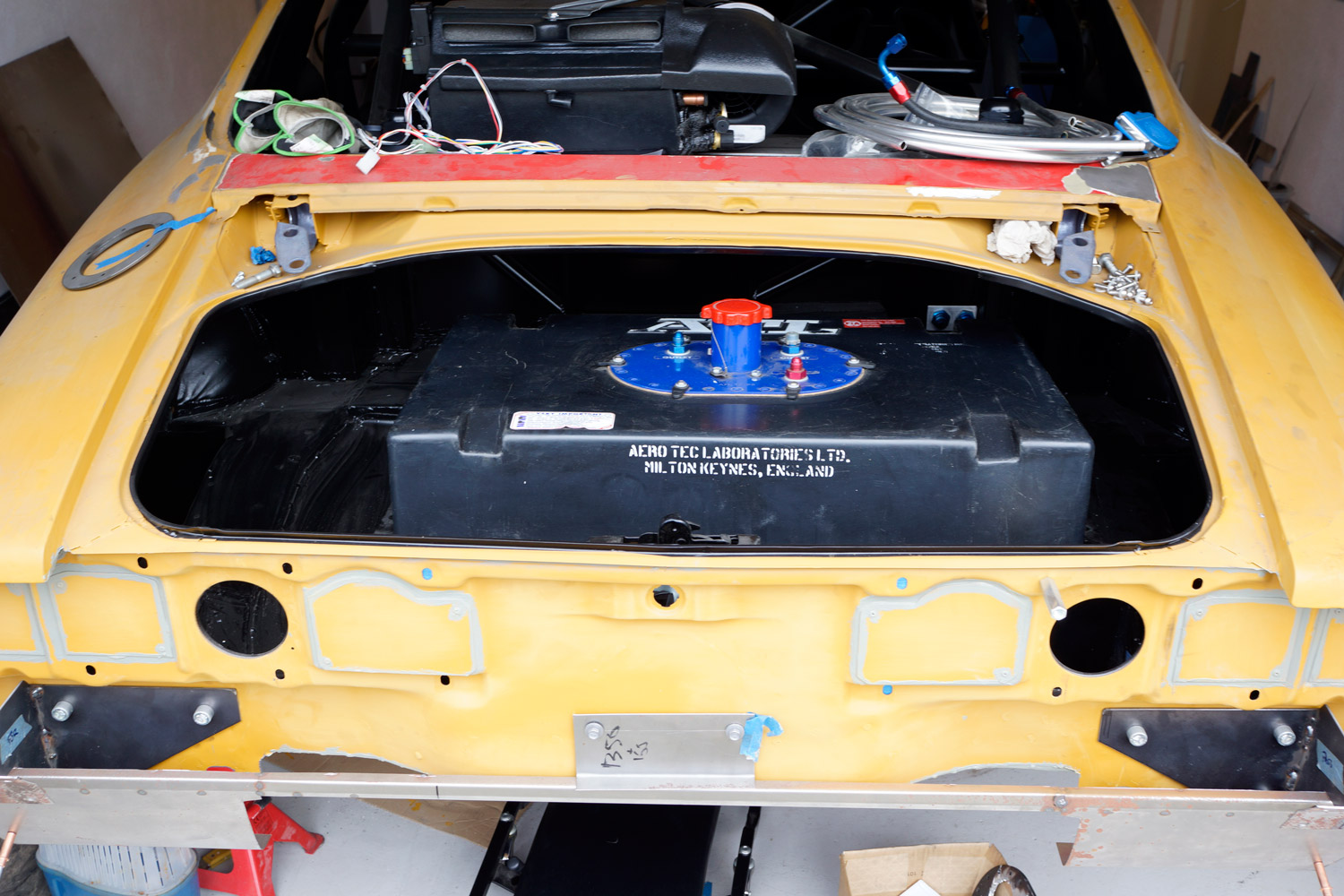

Nedan; Man ser på bilden att tanken sitter något till höger. Dels för viktfördelningen, men även för att lämna något bagageutrymme kvar. Som det nu är får man inte bara plats med VISA-kortet, utan även tandborste och en plastpåse med lämpligt innehåll. En riktig GT-vagn med andra ord…
A_DSC7293A_DSC7295

Nedan; Men va falls? Tanken kommer ju högre upp än beräknat! Idén att placera tanklocket på förarsidans bakskärm verkar skita sig och det är inte bra. Hur ska man nu kunna ha 60-tals gentlemannaräserstuk på ekipaget?
Som syns på högra bilden så är det svårt att få vettigt fall från tanklocket till bränsletanken. Lite utrymme behövs för att sticka in pumpmunstycket i tanklocket, och dessutom behövs lite utrymme ovanför tanken för att få plats med en krök.
A_DSC7296A_DSC7297

dale-jr-1972-camaro-lg
Ovan; Dags att tänka om vad gäller designen. Så här var ju grundidén, att tanklocket skulle sticka upp lite genom bakskärmen likt systerbilen ovan. Jag är inte ett jättestort fan av att placera det på bakluckan, men det kanske ändå får sluta så?

Nedan; Det finns ju några andra biltillverkare som har monterat det på bakluckan och det ser ju inte helt dumt ut faktiskt. Pontiacen är visserligen inte riktigt lika kurvig över rumpan som Ferrarin och Jaguaren nedan, men det kanske inte ser dumt ut ändå. Får nog fundera lite på saken…

tumblr_o4pkroev5P1sn35i0o1_1280 f797f47c002c50ce0885293970bd3a03

Exif_JPEG_PICTURE



Catchtank

Catchtanken är i det närmaste klar. Kvar är att lösa ledning av påfyllningsröret och var tanklocket skall placeras, men det tar nog ett tag att klura ut (eller tills att det blir prioriterat i alla fall). För övrigt känns det väldigt bra att lyckats klämma in pumparna inuti tanken istället för att ha ett virrvarr av rör i bagageutrymmet. Pumparna sitter bättre skyddade, mindre buller, minskad risk för läckage och säkert någon fördel till.

Bränsletanken känns så säker den kan bli. Lite trist att åka omkring med 100L bensin om något skulle hända, men säkerheten är prioriterad så gott som det går; Plasttank med invändig gummiblåsa. Skum i tanken, främst för minimerad lastförskjutning men det rinner lite saktare ur tanken om det ändå skulle gå hål. De flesta komponenterna inuti tanken gör att volymen bränsle i ledningar utanför tanken kan hållas nere, samt kulor som stänger tanken om man skulle råka lägga bilen på taket.

Nedan; Blev faktiskt rätt fint i slutändan. Nivågivaren (röret till vänster) är visserligen för kort – längre modell var av en annan typ och kostade orimligt mycket pengar. Det får duga tills vidare, och istället bli ett uppgraderingsprojekt i framtiden. På bilden syns också förra veckans första CNC-frästa detalj – röret för att hålla kulan som stänger om man hamnar på taket.

A_DSC7497 A_DSC7500

Nedan; Livet blir enklare med en styrd fräs. 🙂
Alla hålen i plattan nedan kördes fram med fräsen. Röret på högra bilden känns säkert igen från förra veckan. Den är tänkt att hysa kulan, som landar mot det svarvade sätet om olyckan skulle vara framme och bilen bestämmer sig för att lägga sig på taket. Hålet för bränslegivaren (stort hål med fem små runt om) – ATL tog i och gjorde ett asymmetriskt bultmönster, men bara så lite att man inte märker det. Upptäckte det i sista stund och lyckades googla fram håldelningen.

A_DSC7305A_DSC7308

A_DSC7313A_DSC7315
Ovan; Så här då alltså… I hålet till vänster på bilden hamnar avluftningen. Samma funktion, dock köpt istället. Andra bilden visar genomföringarna till tanken. AN8 (1/2″ rör). Den lilla kopplingen kommer bli genomföring för elen.

Nedan; Tryck och returkopplingar. Fullradie för trycksidan för att maximera flödet (jo, här klyver vi hårstrån, jag vet…), och vanlig för andra sidan. Kunde såklart valt fullflöde på båda, men nu blev det som det blev. Tredje genomföringen blev lite hemmapyssel. Kontakt för bränslepumparna. Fylls med epoxi när det är tid för det.
A_DSC7498A_DSC7499

A_DSC7513A_DSC7501
Ovan; 3D-printat bränslefilterfäste, generation1 och generation2. Ettan var tänkt att nitas i plåten på bagagerumsgolvet. Efter utskrift, låg det och skräpade i garaget ett par månader i väntan på att bli prioriterat. När det var dags, kom det nya insikter och istället gjordes en variant som nyttjar befintliga hål för infästning av bränsletanken.
3D-printers erbjuder konstruktioner som annars hade varit omöjliga. Hålen man ser på bilden är genomgående och alltså spåret för slangklämman som skymtar nedan.

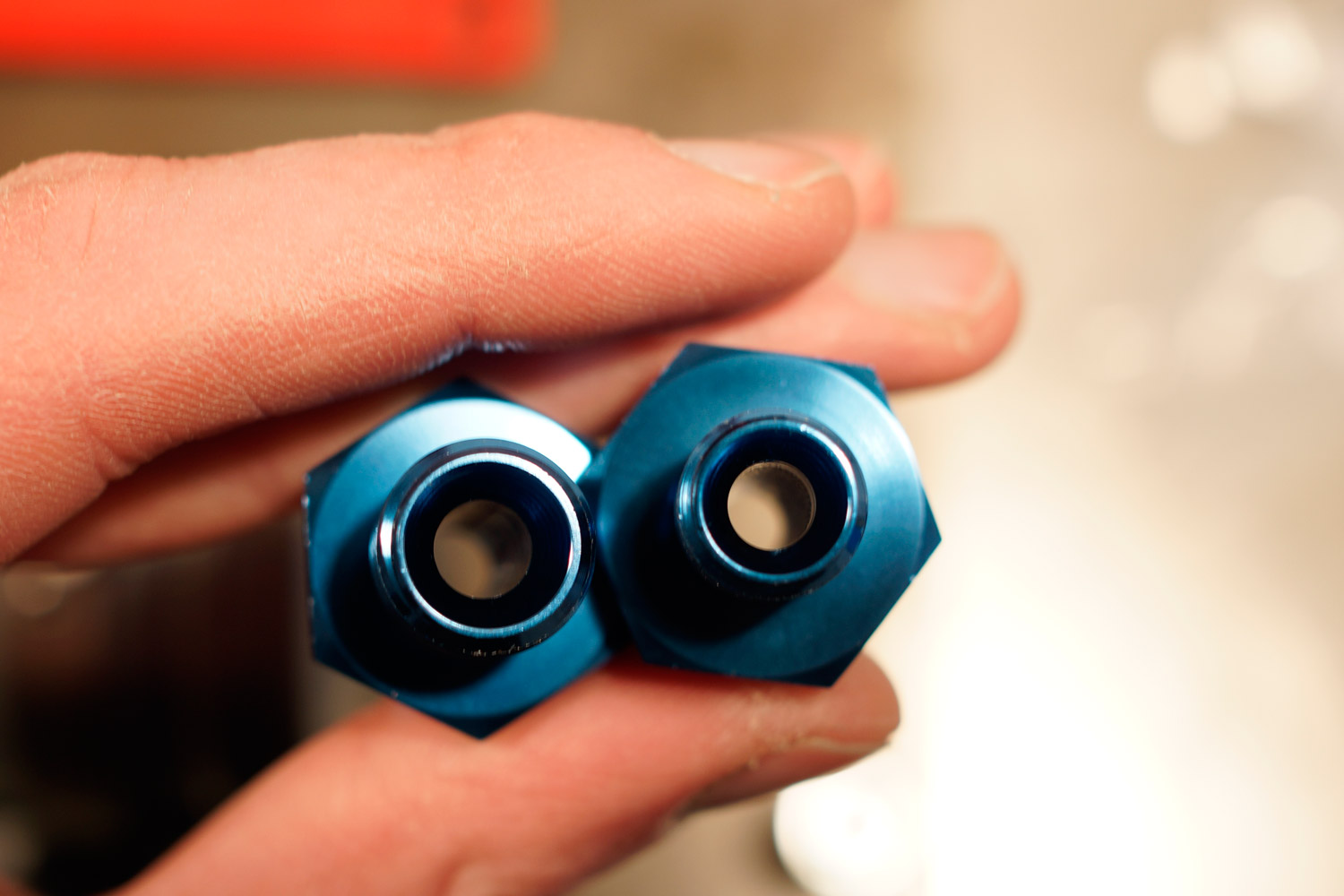

Kopplingarna borrades upp ytterligare ca 2mm i diameter och har blivit konade i ändarna för att inte strypa så mycket.

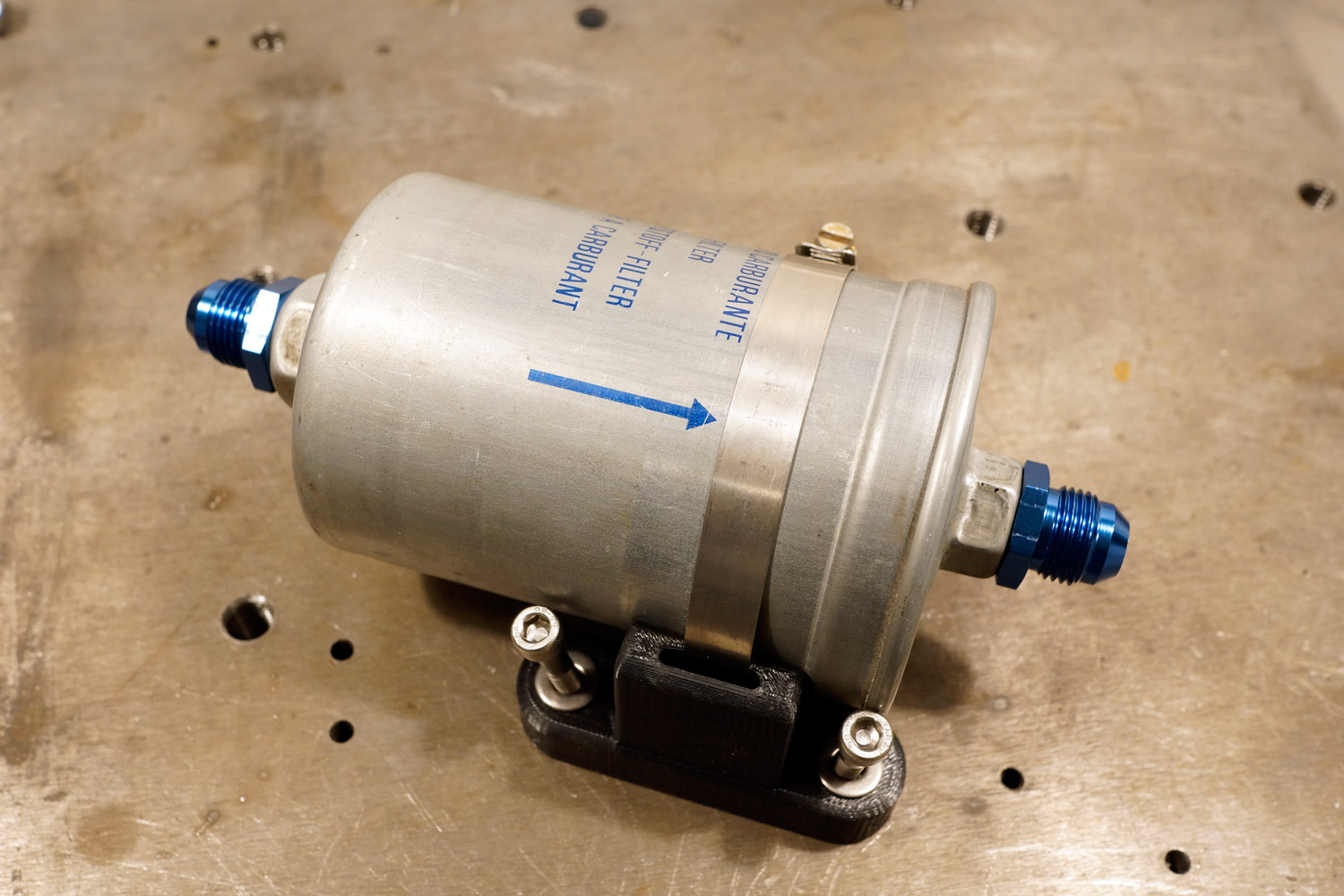

Nedan; Filterinsats. Vanligt Volvo V70-bränslefilter – enkelt att köpa på hyllan i Sverige de gångerna det behöver bytas.
A_DSC7515

Bränsleledningar

Vrållåg bil gör att man får fundera en extra gång på hur man ska dra bränsleledningarna. Många tankeförsök gjordes med dragning under golvet, men det hade inneburit att ledningarna skulle blivit lägsta punkt på två ställen och det funkar inte. Utloppet från tanken sitter på ovansidan, i bakluckan, så ganska snart började tanken på ledning genom kupén övervägas. Livsfarligt tänker vissa, men en hel del nya bilar har detta – utan att vara livsfarliga. Viktiga är att ha så få skarvar som möjligt genom kupén, sätta fast ledningen ordentligt och se att den inte ligger och skaver någonstans som med tiden kan nöta hål.

Som uppgradering från förra versionen av bränslesystem blir det numera 1/2″ rör både på tryck och retur. Tidigare var returen mindre, men det mottryck och hindrar att bränsletrycksregulatorn kan jobba som den ska. Sannolikt ett akademiskt problem, då en del bensin faktiskt försvinner in i motorn också, men det känns ändå bra att ha rättat till det.

A_DSC6967A_DSC6968
Ovan; Ledningar genom bakre torpedvägg ner längs med hjulhuset (där de senare kommer skymmas av batteriet). Rören monteras med gummiöverdragna rörklämmor mot plåten. De hålls en tillsammans med buntband och 3D-printade distanser (för att de inte ska ligga mot varandra). Får se om SFRO godkänner det – egentligen ska de sitta med metallinfästningar, men risken för att de skall slitas loss inuti kupén är betydligt mindre än under bilen… Buntbandet räcker gott och väl, men det kan finnas principiella regelbeslut man får rätta sig efter i slutändan.

Nedan; Det finns många skrymslen och vrår man kan utnyttja på en bil – till exempel ett fack i tröskellådan som faktiskt rymmer 2st 1/2″ rör (med hjälp av skohorn…). 3D-printade solida fästen i nylon med snäppfunktion (och buntband som extra säkerhet) som skruvades i plåten. Sen trycktes rören fast. Blev extremt stabilt. Det fina i kråksången här är att det kommer en original skyddsplåt över, och därefter instegslist. Så här blir rören dolda och får bra skydd.
A_DSC6987A_DSC7274

Nedan; här löper rören vidare mot den främre torpedväggen. De kommer avslutas med samma AN-anslutning som på bakre torpedväggen (ej på plats vid fototillfället) för att därefter övergå i PTFE-slang i motorrummet. Med fotstödet uppfällt syns knappt rören här heller (instrumentbrädan täcker ovanför fotstödet).
A_DSC6969

Catchtank

Tanken, en 100L-ATL cell, är visserligen fylld med skum så skvalprisken är minimerad och sitter monterad i bakluckan. Men det hindrar mig inte från att använda en catch-tank ändå. Vanligtvis brukar dessa monteras utanför tanken, tex i bakluckan. Tillsammans med pumpar, bränslefilter och ett gäng slangar mellan dessa bildar det en fin prylsallad som är i vägen för allt och effektivt hindrar bagaget från att användas av annat.

Eftersom jag är förtjust i genomtänkta lösningar satsar jag alltså på något annat… Pumpar och catchtank monteras internt i bränsletanken istället. Det minimerar läckagerisken utanför tanken och Smartwire-elgrunkan som visades för någon vecka sedan får hålla koll på strömförbrukningen till pumparna och varna om denna ändras (dvs om de håller på att gå sönder).

ADSC02003
Ovan; För den som inte kommer ihåg, så ser tanken ut så här. Alulådan har byggts runt om den för att skydda den från stenskott. Tanken (ba-dum-dish!) är att byta ut topplattan (blå på bilden) mot en ny. Bygga extern påfyllning så man slipper blaska med bränsle i bagaget och få till en bra lösning på catchtank.

Nedan; I samband med att det byggdes ytterlåda så tillverkades även en catchtank. 4L volym, plats för tre bränslepumpar totalt (två huvudpumpar och en förpump). Förpumpen sitter till höger och man kan ana inloppet till catchanken på högra bilden.
A_DSC6820A_DSC6823

Nedan; Det löper sedan i ett rör internt i catchtanken och mynnar ut i tangentens riktning längs den svepta ytan för att inte skapa för mycket oroligheter inuti tanken. Överflödet av bränsle rinner sedan över kanten på catchtanken och tillbaka i den stora tanken.
A_DSC6824A_DSC6822

Nedan; Två huvudpumpar är overkill för nuvarande applikation, men man vet ju aldrig när habegäret efter 7,5L dubbelturbo-V8 blir för stort och då kan det vara bra att vara förberedd med ett extra fäste.
A_DSC6821A_DSC6826

Bränslepump

Som med allt annat blir det special hela tiden…

Här är bränslepumpen, en Walbro 255, som kommer monteras inuti tanken. Så mycket som möljigt hamnar i tanken för att inte sprida komponenter i onödan. Risken om något skulle läcka blir mindre, samt ljudnivån från pumparna blir också mindre.

A_DSC7265A_DSC6889
Ovan; Bränslepumpen monteras internt. Lägre ljudnivå och skulle den börja läcka så blir läckaget internt i tanken istället för i bagaget. Känns bättre. Det blir en del special – Pumpen är förvisso standard. Kopplingen för att mata pumpen med bränsle är ganska hemmapysslad dock. Själva banjoskruven har fått hålet uppborrat för bättre flöde. Slangen är 10mm, och till M10 banjoskruvar finns bara 8mm slangfäste i vanliga affären. Med andra ord får ett fäste för 12mm väljas istället… och adaptrar (i aluminium, som glödgats efteråt för att bli mjukt) tillverkas.
Högra bilden: Fräsig AN-koppling köptes på trycksidan för att kunna använda rör upp till tankflänsen (även den egentillverkad eftersom hålbilden för pumpar, nivågivare etc blir special…). Även där var så klart hålet för litet. 60 sekunder senare i svarven så är hålet större.

Nedan; Även utloppet från catchtanken fick en egen dimension på slanganslutningen. Pumpen monterad på catchtanken i medföljande vibrationsskydd (blir intressant att se om det tål bensin…). Mer om catch-tanken nästa vecka.
A_DSC6888A_DSC6890

Speciallösningar tar en hel del tid. Egentligen är det sällan själva tillverkningen som tar tid, utan snarare komponentletandet – försöka hitta komponenter i rätt dimensioner innan man ger upp och tillverkar eget…



Hjälp mig välja tanklock…

Smaken är som baken, och utseendet är viktigt. Tanken är ett ganska originalliknande utseende på bilen, med mindre modifieringar. Inget skrikande – GM gjorde en riktigt bra design från början så det finns ingen anledning att förstöra det.

Men med ny tank i bakluckan fungerar inte den gamla påfyllningen bakom nummerplåten (tanken sitter högre än tanklocket i så fall). På renderingen nedan skymtar ett klassiskt 60-talslock, liknande det som finns på Cobror, GT40 mfl.

Det där locket är dock ganska stort när man får hem det i handen, och risken finns att det kommer sticka ut lite väääl mycket. Har även fått tag på ett lite diskretare (ja, om man tar bort texten vilket är ganska enkelt gjort) tanklock från en F16. Flygplanet alltså. Inga synliga skruvar och låg profil gör att det hade smält in fint. Zolland_render1

Nu kommer dock problemet; Beslutsångesten. Vilket ska jag välja? Modifieringen i karossen blir tämligen permanent, så det känns bra att göra rätt från början… Din åsikt uppskattas. Skriv en kommentar här med vad du tycker, eller gå in på min facebooksida och lajka/kommentera det tanklocket du tycker mest om.

A_DSC4914A_DSC4910 A_DSC4916A_DSC4912 A_DSC4917A_DSC4913 A_DSC4915A_DSC4911 Lite googling på nätet visade faktiskt några lösningar på ”problemet” med det högra tanklocket. Detroit Speed & Engineering valde att försänka det en hel del på Camaron de byggde åt Dale Jr Earlhardt. Kanske kan vara en lösning? (Antar att inte försänkningen är dränerad – fin sjö det bildas om det regnar…) dale-jr-1972-camaro-lg Tanklock 6530692115_6954891b28_z Nedersta bilden visar även (datorrendering visserligen) hur ett slätt tanklock hade sett ut. Nästan i alla fall. Tycker inte riktigt att bilden gör utseendet rättvisa.

Skärmkanter färdiga


Hjulhusen har tightats till kring hjulen av två anledningar – aerodynamiskt och estetiskt. 70-talshjulen är betydligt större i diameter och eftersom karossen är sänkt sisådär 12cm blev det väldigt mycket luft på sidorna av hjulet och inget i ovankant. Sidorna flyttades därför in ca 5cm och skärmkanten höjdes 3cm.

Tanken var först att göra breddare i glasfiber och plasta fast på karossen – det där med att göra komplexa former i plåt är krångligt… Men hur är det nu? Ingen minns en fegis va? Klart att hela karossen ska vara i plåt så att man slipper problem med sprickor mellan plåt och plast etc. Jaja, bara att sätta igång då..


Ovan; Eftersom jag inte har tillgång till någon fancy krymp- och sträckmaskin kapades helt enkelt två bitar till som TIGades samman. TIG-svets blir mjukt och fint, så även om plåten slog sig något var det enkelt att rikta upp den sen.

Nedan; Därefter punktades den nya skärmkanten fast på bilen. För att få den i linje med karossen fästes ett vinkeljärn längs med skärmen.


Ovan; Därefter tejpades en mall med hjälp av silvertejp. Silvertejpmallen lades sedan ut på en valsad plåt. De stora grabbarna använder dubbelkrökt plåt som de gjort via nåt engelskt hjul. Jag har dock inte den förmånen heller, men faktum är att Pontiacens originalskärmkanter var enkelkrökt plåt, inte dubbelkrökt. Win win med andra ord…

Nedan; Första klippningen känns det alltid psykiskt bäst att spara en centimeter runt om för att kunna korrigera något, men faktum är att plåtbiten passade oförskämt bra och det var bara att renklippa den. Därefter punktades den fast och satt så ett par månader…

Nedan; …innan karossen hamnade i vaggan och helsvetsning påbörjades. En centimeter i taget och sen kyla med fuktig trasa. När svetsningen var färdig slipades den till högra bildens resultat.

Nedan; Svetsen syns inte öht efter slipning. innerkanten, som skymtar uppe i vänstra hörnet, syns lite mer. Har inte riktigt lärt mig göra snygga avslut på konkava ytor än…


Ovan; Lite svårt att se pga alla färgerna, men här kan man få en liten fingervisning om att skärmkanten följer hjulet betydligt bättre.

Nedan; Överlag är det mycket fix inför blästringen just nu; Skärmspegelbytet tog en evighet, men i slutändan blev det riktigt bra. Krävs inte många gram spackeln för att få den där fogen rak! Riktning av ena tröskellådan som var 7mm intryckt visade sig behöva något fler fästpunkter för draghammaren än planerat…

Nedan; Bagageutrymmet är också färdigt. Hålet skall rymma tanken och i hålet skymtar även röret till panhardinfästningen.



1630 kronor!

Så mycket bensin rymmer tanken med dagens bensinpris… och det lär inte bli billigare den dagen bilen är klar… Nåväl, drivmedel är inte den stora kostnaden på entusiastfordon direkt, så det är ju bara att fortsätta skruva på!

Tanken, som är på dryga 100 liter, är tänkt att placeras i bakluckan. Grundidén – som var bättre – var att köra dubbla tankar där baksätet satt från början och istället använda platsen under bagagerumsgolvet till att placera ljuddämpare. SFRO gillade dock inte idén (rättare sagt, bilen hade inte kvalat in som ombyggt fordon då, utan istället blivit amatörbyggt), så därför blev det traditionell tankplacering. Eftersom tanken dock är hyfsat stor, kommer den knapra en del på själva bagageutrymmet.


Ovan; Finfin alulåda att placera tanken i. Tyvärr har jag ingen egen utrustning för att svetsa alu, men i kontaktnätet lokaliserades  ett svetsföretag som jobbar med sånt dagarna i ända. Fint blev det i alla fall.

Nedan; Men ack ack ack. Ibland kan inte ens CADen visualisera hur saker o ting blir i verkligheten… Tanken äter upp hela bagageutrymmet och det går inte ens att få in en hand mellan karossen och tanken. Bakslag med andra ord. Här bromsades konstruktions-egot något och det blev inte mycket mer praktiskt gjort den kvällen. Istället blev det hem till datorn och bildtröstsurfa efter hur andra gjort med sina tankar.

Nedan; Så efter en del tankeverksamhet (Ba-dum-dish! Stå upp för Göteborg!) och verklighetsmätningar, lutades tanken ca 5grader framåt och sänktes några centimeter till. Alulådan minskades ner för att spara några centimeter bredd på monteringsflänsen (som istället hamnar i golvhöjd) och på så sätt ytterligare underlätta att komma åt på sidorna av tanken. Dessutom flyttades tanken ca 80mm åt höger för att få mer utrymme till vänster (för racedomkraften, raceverktygen osv. Självklart inte för packning till långfärden, *host host*).

Den teoretiska fördelen med att flyttat tanken till passagerarsidan är att bilen bör bli mer välbalanserad när passagerarsätet är tomt. Nackdelarna sträcker sig till ca tre liter förlorad tankvolym eftersom tanken har lutats framåt (kanske kan tanka bilen i uppförsbacke?), och att alulådan måste ändras. Jobbigt.
Tack och lov har det varit ganska få ändringar på befintliga konstruktioner (CADens förtjänst!) – tanklådan är en av de första…

Ändrade tankebanor…

Det finns både för och nackdelar med projekt som löper över lång tid. Nackdelarna är att mycket i tillvaron förändras vilket riskerar att projektet självdör pga. tidsbrist, pengabrist eller andra faktorer som man inte riktigt kan råda över. Fördelarna är dock att man kan hitta riktigt bra köptillfällen för olika saker.

På ett forum där jag hänger frekvent, dök det upp en ATL-cell med bara 1,5 år på nacken som rymde 100 liter. Att säljaren bodde ca 2km från garaget tolkades som ett gott tecken på att cellen var ämnad för Pontiacen och det blev helt enkelt affär.

Grundtanken har hela tiden varit att bilen ska ha en tankvolym som gör att den kan köras längre sträckor än runt kvarteret utan att den behöver tankas. Det innebär alltså en tankvolym på minst 100 liter, gärna mer. I detta fallet blev det ”bara” minimumvärdet, men det kan ju å andra sidan vara skönt att full tank inte kostar mer än 1500:-…

Tanken är en skumfylld gummiblåsa med plastskal vilket känns väldigt bra. En egenkonstruerad tank hade aldrig kunnat ge samma säkerhet som denna. Vid en eventuell krock håller förhoppningsvis blåsan kvar bränslet i cellen. Skulle det gå hål på blåsan, kommer fortfarande skummet bromsa flödet ur tanken.

Ovan; Eftersom cellen kommer hänga under bilen, kommer den monteras i en aluminiumlåda för att skyddas från stenskott osv. På den vänstra bilden syns tanken lite tydligare – den gula kåpan sitter fast i karossen. Tanken ligger i den röda lådan som skruvas mot den gula kåpan. Tankpåfyllningen får flyttas till någonstans kring bakrutan eftersom orignalhålet bakom nummerplåten kommer ge negativt fall (lycka till att hälla i bensin i uppförslutning…)

Nedan; Konstruktionsplanerna på en egen tank hade kommit väldigt långt. Tanken var ritad, en mock-up i papp var tillverkad för att kunna provpassa i bilen och en svetsare var kontaktad. Nu blir det ingen egen tank (men svetsaren får svänga ihop aluminiumlådan dock!) men nedan är några bilder på konstruktionen i alla fall. Upplägget är samma – tanken skulle hänga under bilen, bakom bakaxeln. Därav 10º lutning på bottenplåten…
