Vipparmsförstärkning

Dags att tillverka staget mellan vipparmarna. Hade motorn varit ytterligare 5cm tillbakaflyttad hade det gått att bara dra ett stag rakt mellan infästningarna.
Nu sitter motorn där den sitter, och då får man helt enkelt nöja sig med det. Dessutom hade det blivit något enklare om den här förstärkningen fanns med i tankarna från början. Får villigt erkänna att denna biten tyvärr prioriterades bort i CADningen, precis som bakre krängningshämmare.

a_dsc7790a_dsc7791
Ovan; Anpassa sig till redan lackerade ytor eller slipa och måla om? Det blev det förstnämnda istället. Var ganska enkelt att bygga staget, så det kan bli en revision 2 i framtiden om man skulle se att det rör sig för mycket.
För att krångla till det lite, frästes anslutande ytor mot ett annat rör, vipparmsfästet i det här fallet. Sen borrades hål i vipparmsrören som fick stegvis borras upp till 10.5 och därefer gängas till M12x1.25. Godset är ”bara” 6mm, så det fick bli fingängat för att få in så många gängor som möjligt.

Nedan; Over-engineered much? Invändiga rör där skruven kommer ansluta, tillsammans med fingängad skruv.
afoto-2016-09-08-21-21-38afoto-2016-09-08-21-50-32

Nedan; När övre triangeln gjorts klar, fanns där en referenspunkt att utgå från. Enklare att göra så än att först göra vipparmsstaget och sen riskera att hamna för långt ner så att övre staget tog i ventilkåporna. Såklart blir staget inte symmetrisk på grund av generatorjäveln på förarsidan. Generatorjäveln. För de som funderar på varför inte passagerarsidan också kröktes för att få symmetriskt utseende är svaret det enkla att raka rör är bättre och böjda skall betraktas som en kompromiss. Kompromisser för man inte in på fler ställen än nödvändigt.
a_dsc7810a_dsc7814

Nedan; Ganska klart nu. Förberedd infästning för främre stag enligt tidigare CAD-bild, men det får kompletteras med i framtiden istället. Odjuret är tillräckligt inburat för stunden.
afoto-2016-09-18-18-56-20

a_dsc8052a_dsc8048
Ovan; Lite förstärkningar görs vid krökningen för generatorn, samt där rören möts. Gissningsvis blir det även ett litet stag precis ovanför generator och vattenpump för att förhindra kycklingbens-effekten när det kommer lite last på staget…

Förstärkningar

Karossen är tämligen uppstyvad tack vare en rad modifieringar så som bur, subframe connectors och sömsvetsade skarvar. Det märks ganska påtagligt – bland annat genom att bilen bara står på tre pallbockar, trots jämnt golv. Trodde det fenomenet skulle försvinna allt eftersom det monteras komponenter, men det kvarstår fortfarande trots att bilen börjar närma sig tonnet som den står.

Akilleshälen är dock fortfarande motorrummet. Böjstyvheten är ordnad genom att buren dragits fram till vipparmsinfästningarna i hjulupphängningen. Dock är vridstyvheten fortfarande sämre än resten av karossen. Undersidan har fått sig en omgång i samband med att subframen byggdes, men ovanför sitter det en motor i vägen…

Med andra ord är det dags att bura in besten.

motorrum

framvagn212971075_782874925146924_5842841480648674337_o
Ovan; Rätt många utförandengicks igenom innan det kändes klart. Helt klart är att stagningen inte är helt optimal – det sitter en motor i vägen. 5cm längre bak och det hade gått betydligt bättre. Om inte om hade funnits med andra ord.
Motorrummet må vara stort, men det börjar ändå bli ont om plats. Kombinera platsbristen med saker som rör sig, tex krängningshämmare och länkarmar så blir det ännu mer intressant.

Nedan; CADen verifieras löpande med… eh. tejp-CAD… Lite olika versioner har gjorts och tejp är ett bra sätt att snabbt få en känsla i verkligheten för hur det ser ut. Höger har tex uppenbara brister medans vänster är helt f-ing outstanding. Så det blev vänster.
a_dsc7777foto-2016-08-14-00-09-41

A_DSC7577A_DSC7580
Ovan; Garagets nya Swiss Army Knife fortsätter att leverera. Notchningar visar ju sig vara en baggis att köra fram i fräsen, istället för att hålla på och krångla med hålsåg och annat. 2 minuter och sen är det färdigt. Lite fasning av kanterna på det bara och sen får svetsen göra resten.

Nedan; Övre triangeln görs av alu. Dess främsta uppgift är att stabilisera tvärstaget mellan vipparmsinfästningarna.

För att ens kunna bygga staget mellan vipparmsinfästningarna behövdes lite referenspunkter. Med andra ord fick övre triangeln byggas först för att säkra frigång mot tex ventilkåpor. På några ställen är det gott om ont om plats (hängde du med?), men motorn rör sig förhoppningsvis relativt lite
a_dsc7810A_DSC7579

Nedan; Kanske lite tydligare vad gäller platsbristen. Skruvarna till ventilkåporna kommer kortas.
a_dsc7811a_dsc7812

Härnäst blir det förstärkning mellan vipparmarna.



Bur i motorrum… Pt.2

Försök nummer två då alltså. En alternativ lösning för att få plats med burstagen hade varit att använda smalare framhjul. Eller nej, det är ju förreten inte alls en lösning…
Bengan på Competition Cars knäckte till två 40mm rör några grader för att gå fritt från hjul vid fulla rattutslag. Innerskärmar kommer bli ganska meckigt att få till, men det kan man enkelt blunda inför eftersom det sannolikt inte är något som måste lösas förrän våren 2016. Varför lösa något idag som man kan krångla med imorgon?

A_DSC5037A_DSC5017
Ovan; Krånglet med lackade ytor är att de måste skyddas så fort man ska göra sådana här jobb. Funkar skapligt med Biltemas blåa maskeringstejp. Två lager skyddar för det mesta. Utstickande röret från torpedväggen har kapats till lagom längd. På gamla bilder syns hur dessa stuckit ut ca 250mm. Högra bilden visar hur liten bockning som behövdes för att klara det. Bilden med ritning och skjutmått är inte stagead. Helt autentisk.

A_DSC5033A_DSC5030
Ett litet tips för att notcha rör när man av olika anledningar inte kan köra det med hålsåg och pelarborr/fräs (pga tex lutning i förhållande till rotation som måste säkerställas och är svår att rigga i en maskin).
-Klipp till en pappbit, tejpa ihop den med silvertejp så att det blir en tajt hylsa på röret.
-Sätt röret i rätt lutning i förhållande till röret som de skall ansluta mot.
-Därefter klipper man och trimmar ner pappbiten med sax (enklare än vinkelslip).
-När passformen är bra, dubbelkolla att lutning och vridning på röret är rätt. Man kan aldrig mäta och kontrollera för många gånger…
-Sen dras ett tuschstreck på hylsan och längs med röret (höger bild ovan).
-Därefter förs hylsan bakåt längs med strecket (på detta sätt är den exakt rätt position) och sen ritas profilen av på röret (vänster bild ovan). -Trimning med vinkelslip tar 2 minuter därefter och sen passar röret enligt bilden nedan.
Detta är bra på rör som är bockade, där rotationen är viktig att hålla koll på. Här var det tex trångt mellan fjäder på dämparen och däck i vid fullt rattutslag.

A_DSC5035
Ovan; Fin passform. 🙂

Nedan; BOOM! Framhjul monterade! Monstret är så brett, att inte ens ett vidvinkelobjektiv kan fånga hela Pontiacen när den står i det lilla garaget… Skapligt utseende om jag får säga det själv. Synd att man måste täcka all ingenjörskonst med karossdelar. Rören är assymetriska eftersom huvudbromscylinder stjäl plats på förarsidan och torrsumpstank tar plats från passagerarsidan. Ytterligare förstärkningar kommer läggas till, men motorn behöver monteras innan dess.
Fortfarande småpyssel kvar, men nästa stora steg är alltså att få i motorn… och plocka ner framvagnen igen för att börja montera bromsar på spindlarna. Spännande!
A_DSC5045

Bur i motorrum…

Firebirden är en uni-body bil, dvs självbärande kaross bakom A-stolpen och balkram från torpedväggen och framåt. Det var kanske inte GMs smartaste idé genom tiderna då bilar som historiskt sett körts hårt (vilket i och för sig är ganska få) tenderar att spricka i karossen. För att råda bot på detta kan man tex installera subframe connectors, svetsa i en bur eller dra strävor från framvagnen och upp till tex framskärmsinfästningarna. Eller så gör man alla dessa saker. Rätt gjort blir det väldigt vridstyvt och wettex-känslan i karossen är borta.

Bur är installerad, subframeconnectors är inbyggda i golvet och det är bara kvar att förlänga buren fram till vipparmsinfästningarna. Visade sig lättare sagt än gjort. En bil som är 1,8×4,9m kan man väl aldrig råka ut för platsbrist?

A_DSC4997A_DSC4995
Ovan; Grundidén – rakt rör draget från torpedvägg och ner till vipparmsinfästning. Det hade varit fint att kunna dra ett stag mellan vipparmarna också, men tyvärr sitter där en motor i vägen. Man kan dra det upp över motorn, men då måste det dimensioneras rätt grovt för att kompensera för böjning. Strävan på bilden kommer göra mycket för styvheten på chassiet.

Nedan; Gick inget vidare. 285×35 18″ däck på 10″ fälg tar i och det finns definitivt inte plats för någon innerskärm… Skit… Tillbaka till ritbordet
A_DSC4996

stötdämparinfästningar

Infästningarna till diff och stötdämpare har skymtat förbi på ett par bilder tidigare i tråden, men här kommer lite utförligare info om dem. Eftersom bilen är gjord för stel bakaxel krävdes att diffen, som numera sitter fast i karossen och inte i bakaxeln, hängdes upp i tillräckligt stadiga infästingar för att inte gå upp i omloppsbana vid en rödljusstart.

Ovan; Verklighetsbaserad sprängskiss för att förstå hur det hela är tänkt att fungera. Stötdämpare ute i kanterna och diffinfästning i mitten. Stötdämparna är endast tillfälliga, de riktiga har inte köpts än.

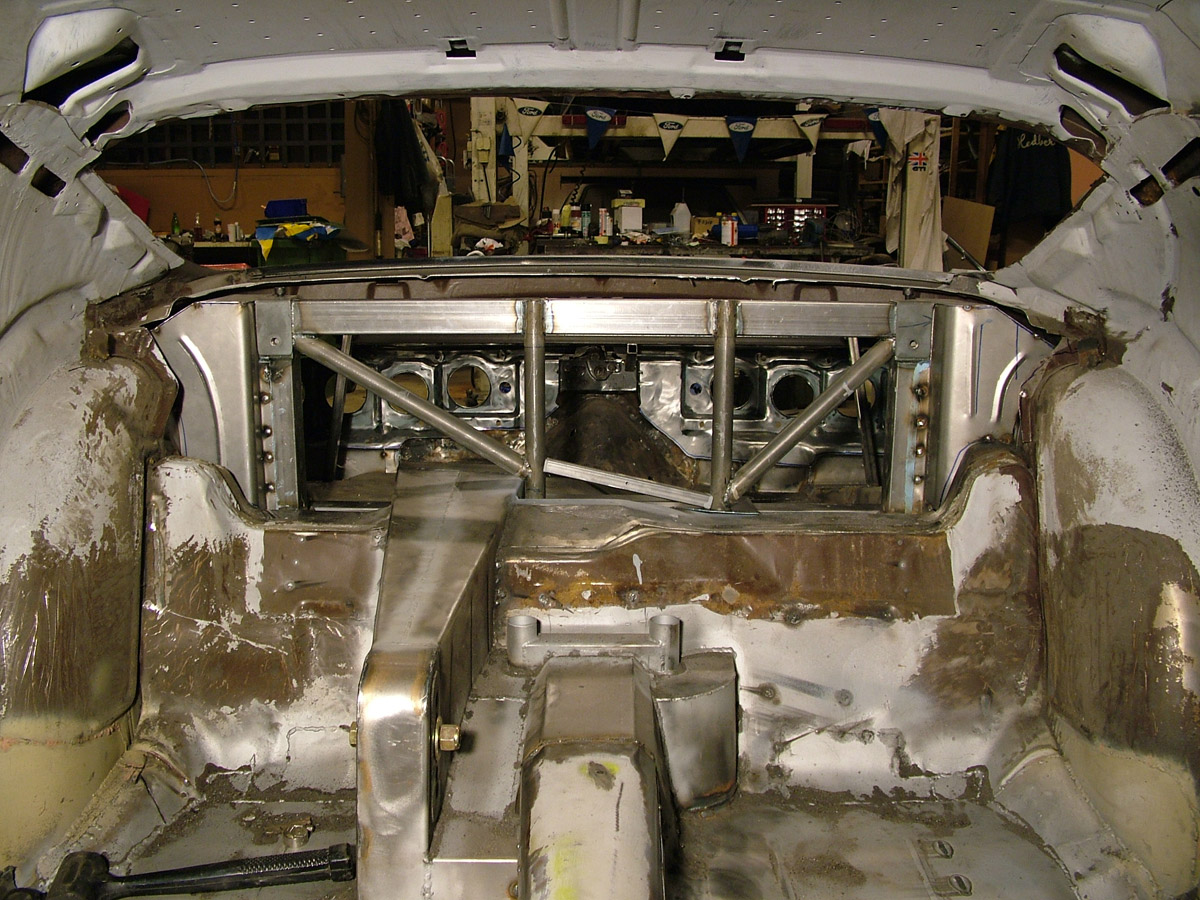

Nedan; Färdigt! Se så enkelt det gick – bara två bilder från början till klart! Scrolla ner och fortsätt läsa om du inte tycker om TV-kocks-varianten…

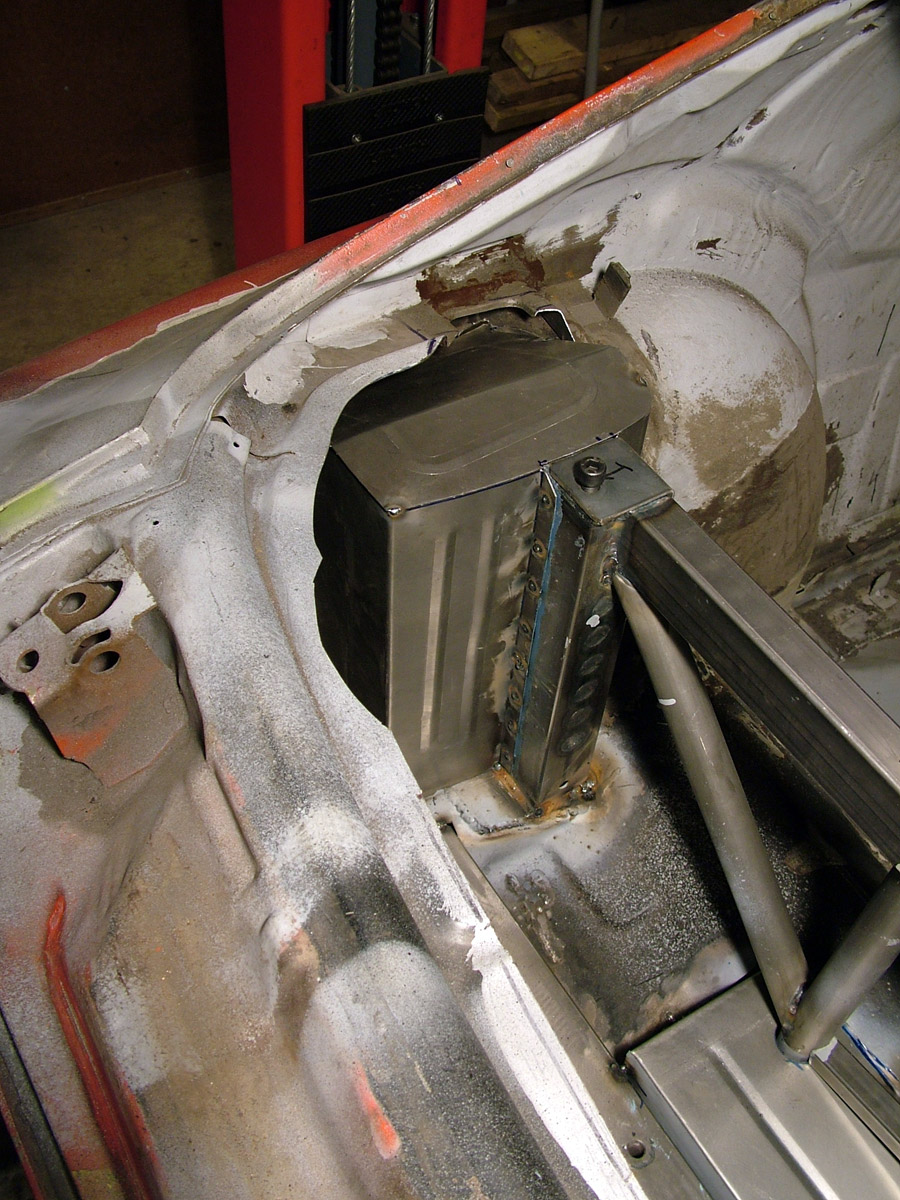

Nedan vänster; Ett försök att framtidssäkra konstruktionen har gjorts genom att ha en hel drös med infästingsmöjligheter för dämparen. På så sätt kan längd på dämparen, markfrigång, drop och bump förskjutas fram och tillbaka beroende på hur situationen ser ut. Utrymmet i hjulhuset planeras dessutom för att både kunna rymma piggyback-dämpare samt traditionella modeller med separata gasbehållare. Får se hur många år framtidssäkrandet håller… Den nya ATL-tanken och dess låda skymtar i bakgrunden på bilden.

Ovan höger; Sicklingarna i plåten gör att detta till och med kommer se lite originallikt ut när det väl skvätts lite färg på karossen.

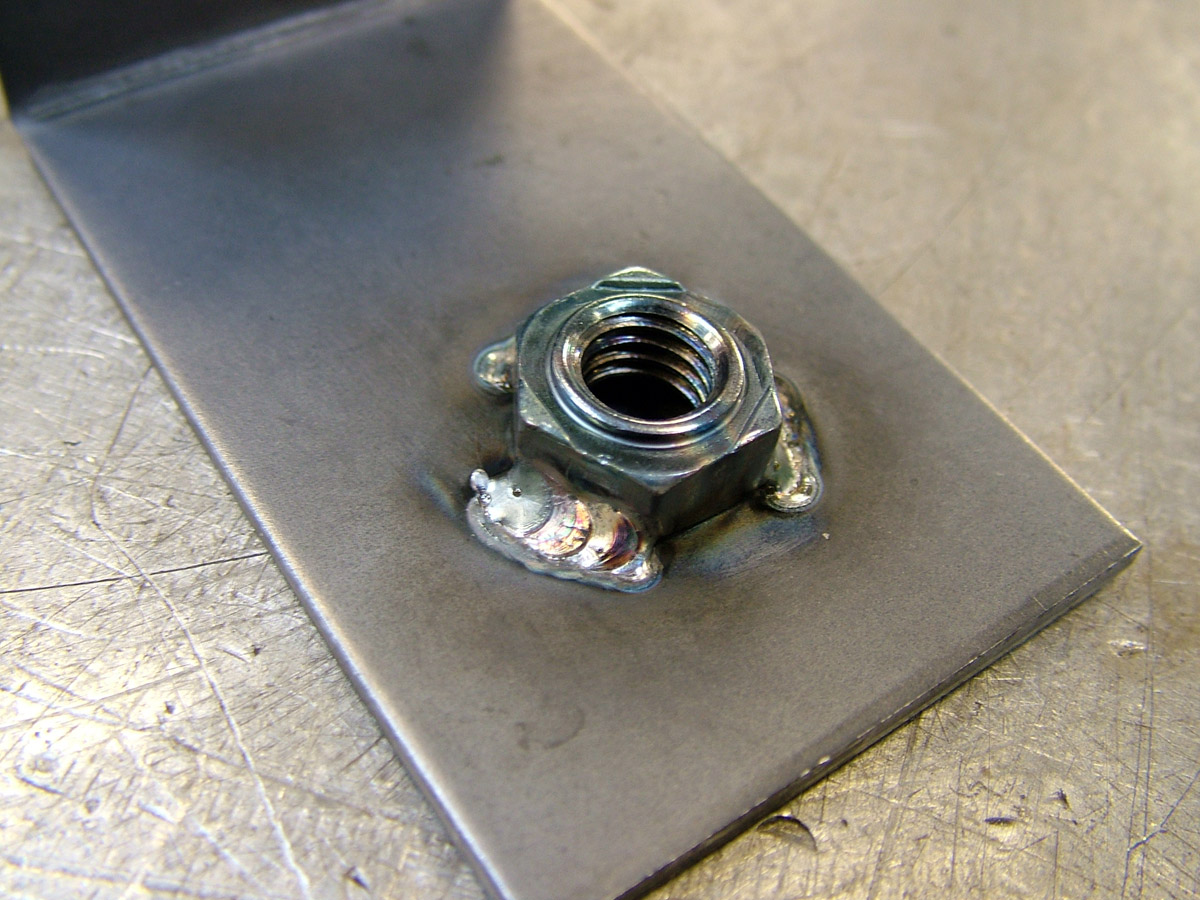

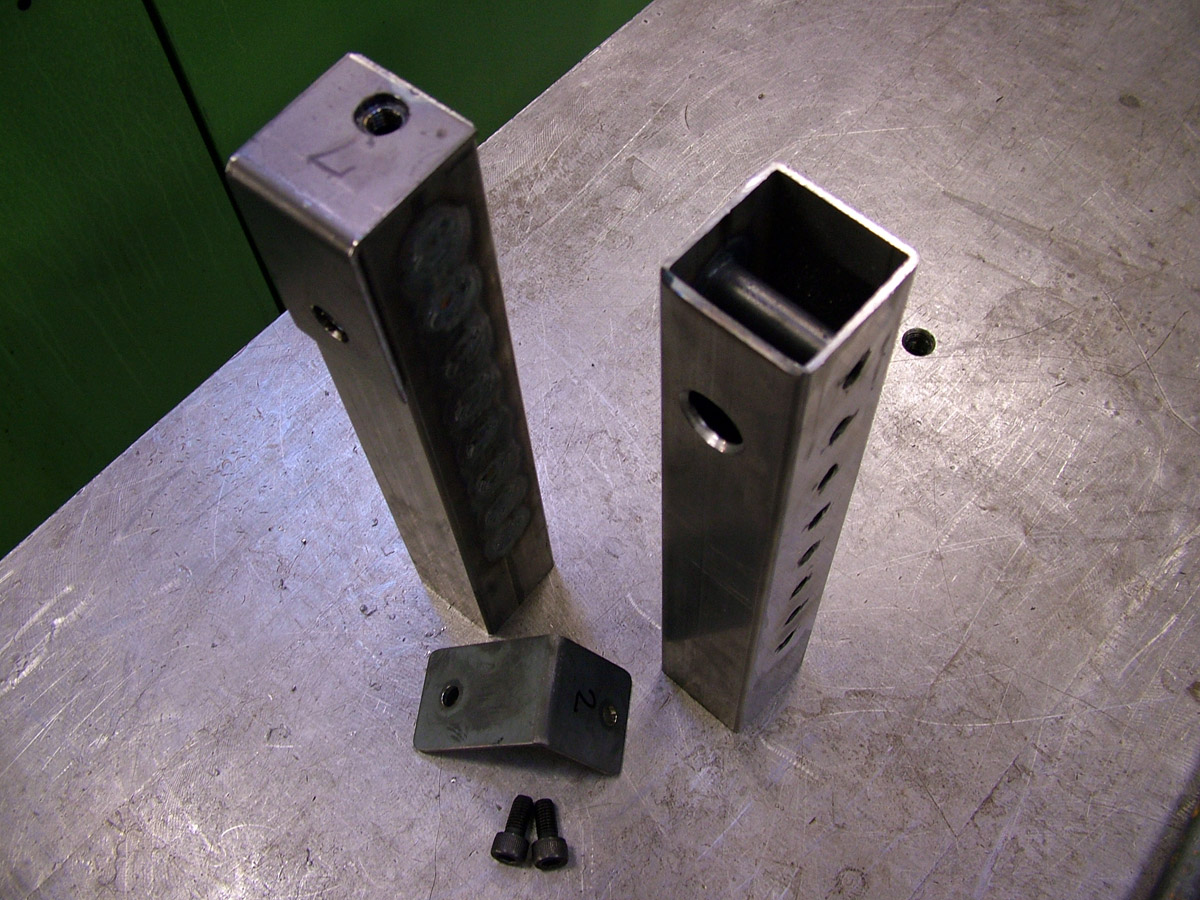

Ovan; Första utkastet till stötdämpartornen där de gängade rören är fastsvetsade. Profilen är en 50x50x2, men skillnaden på att svetsa fast ett genomgående rör i båda godsväggarna, eller bara en skruv med mutter genom ena väggen är betydligt större än man tror. Plåtbitarna på bilden utgör infästningspunkt för baksträvorna i buren.

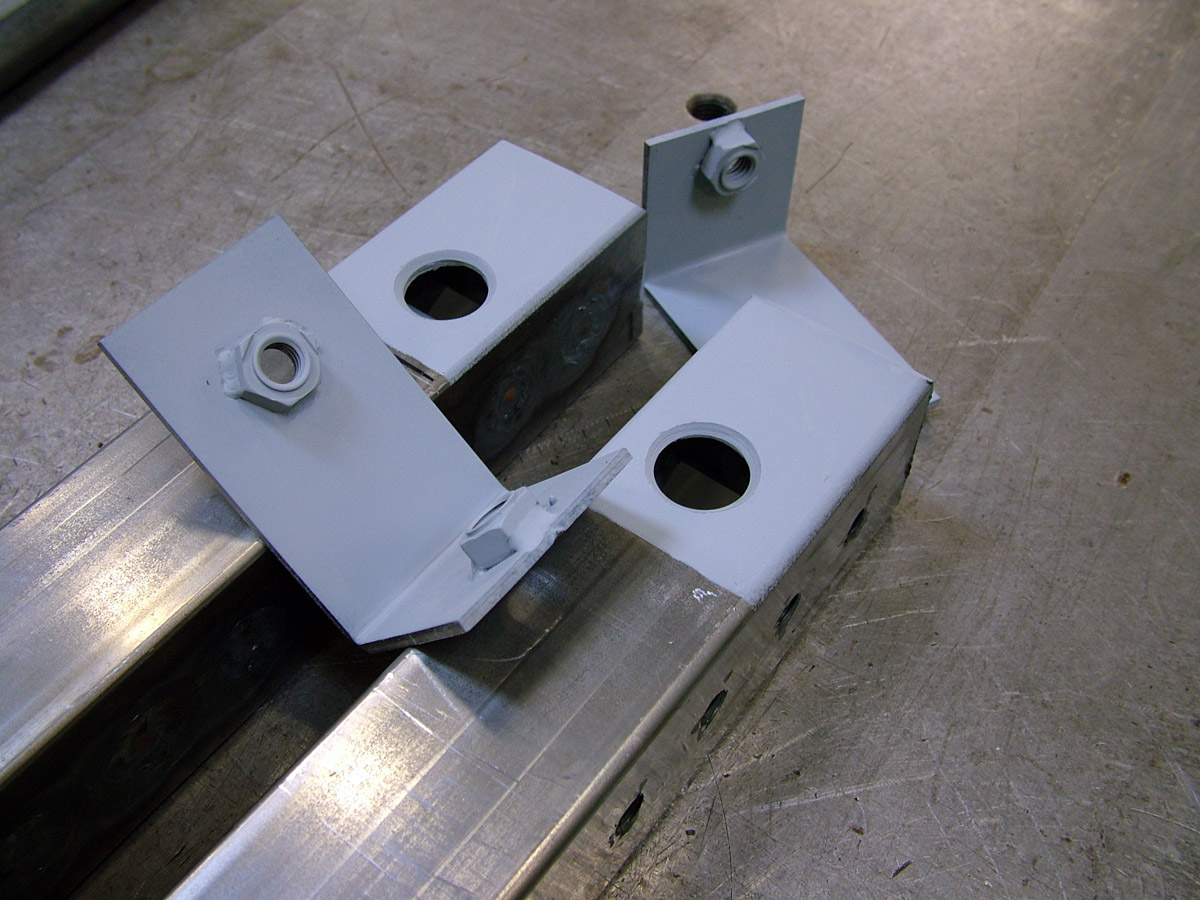

Nedan; alla plåt-mot-plåt-ytor i hela karossen målas kontinuerligt med rostskyddande svetsprimer. Efter pågående rostlagning kommer jag aldrig mer vilja se en rostig yta…

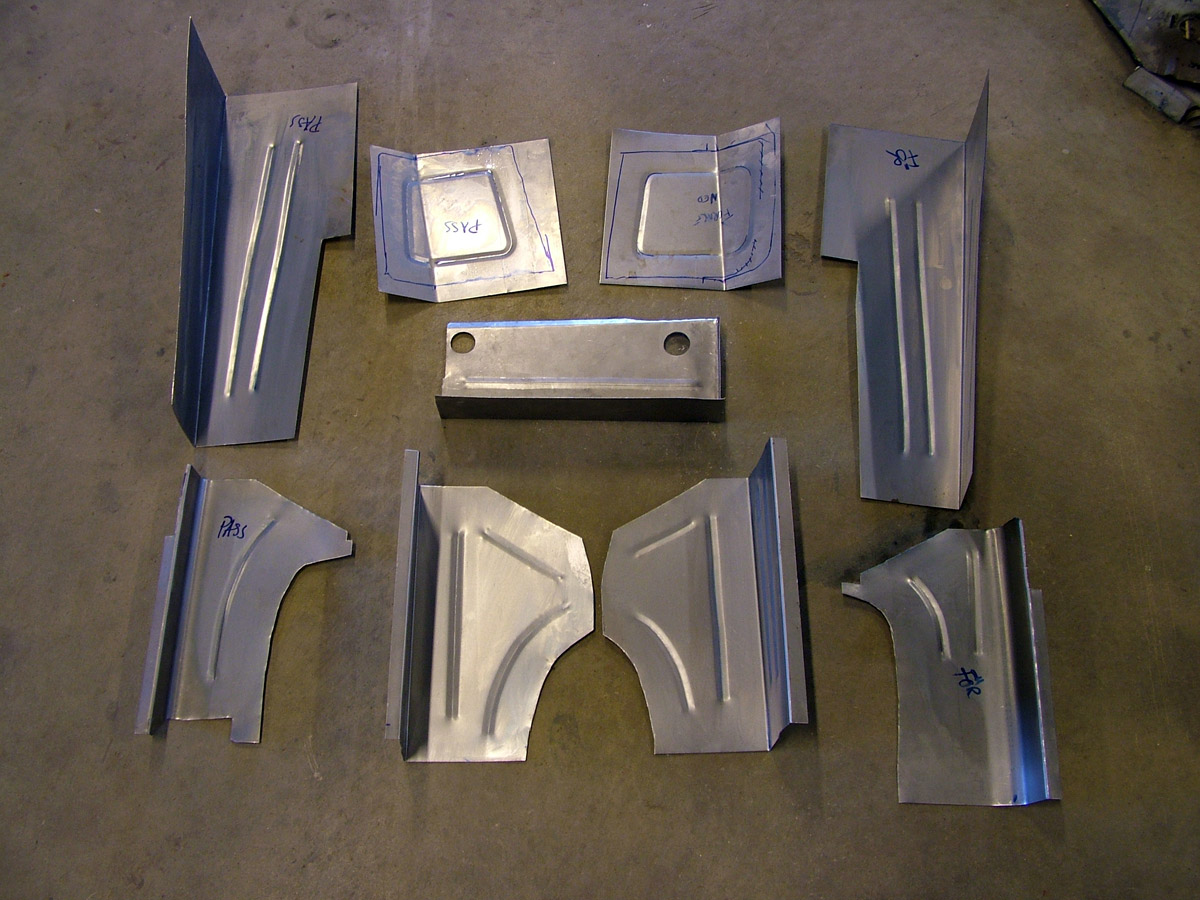

Nedan; Bengt på Competition Cars är ett fan av projektet. Tack vare det kan jag nyttja hans sicklingsmaskin då och då. Eftersom hans ställe inte direkt ligger vägg i vägg med garaget brukar jag försöka skrapa ihop så många plåtar som möjligt innan det är dags att åka dit. På bilden nedan är det plåt som gick åt i hjulhusen för att täta kring stötdämpartornen.

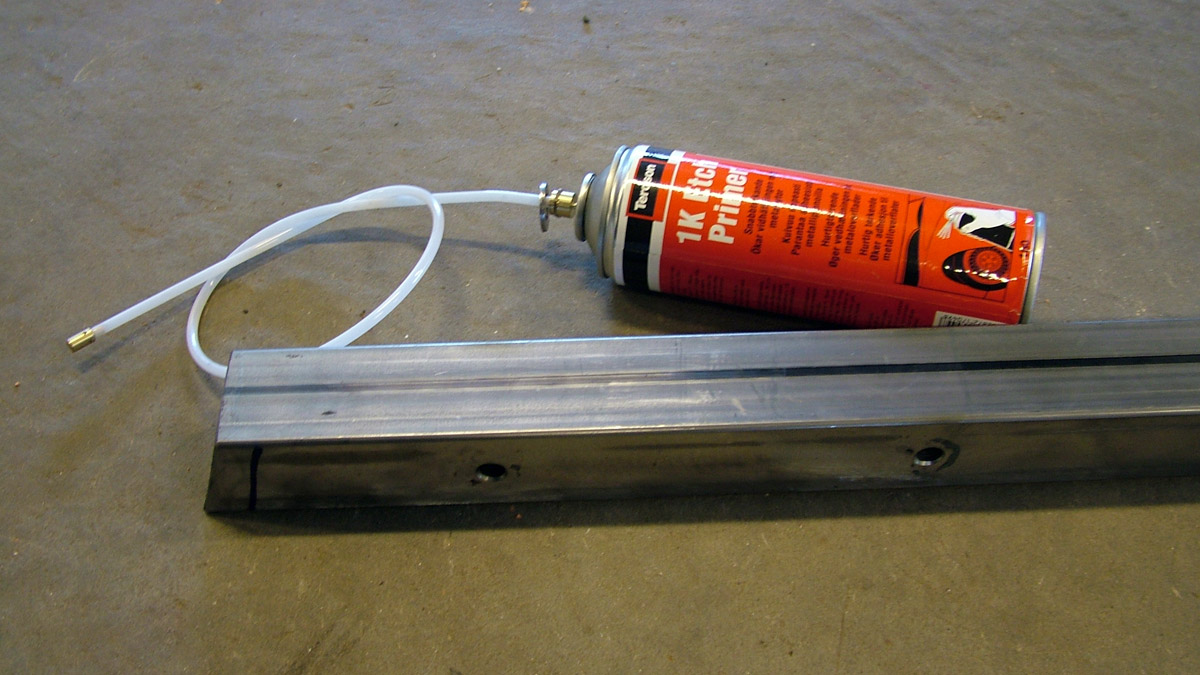

Nedan; Alla balkar målas invändningt med samma rostskyddsprimer och ett hemmasvarvat munstycke, samt en nylonslang av lämplig längd (så kort som möjligt). Det fungerar inte superbra, men tillräckligt bra för att täcka väggarna på insidan. Det är inte aktuellt att spruta rostskyddsbody i balkar eller liknande – dels väger det en massa, men framför allt är det ett rent skit att få bort den dagen det åter igen skall svetsas i karossen…
